Bariera podczerwieni SL-200QDM
Zewnętrzna bariera podczerwieni SL 200 QDM
- liczba wiązek: 4
- maksymalny zasięg detekcji: 60m
- maksymalny zasięg interferencji: 600m
- zmienna częstotliwość modulacji wiązek: 4 kanały
- automatyczna kontrola mocy wiązki A.T.P.C.
- zwrotna informacja o stanie dostrojenia I.A.S.C.
- regulowany czas reakcji
- wyjście sygnalizacji zakłóceń środowiskowych D.Q.
- montaż ścienny lub na słupku
- stopień szczelności obudowy: IP65
- opcjonalnie: podgrzewacz HU-3
- czas przerwania wiązek: przełączany: 50, 100, 250, 500ms (4 ustawienia)
- zasilanie: 10.5 ~ 30V DC
- opcjonalne zasilanie przez baterię słoneczną SBU-4
- pobór prądu: 43mA (nadajnik: 20mA, odbiornik: 23mA)
- wyjście alarmowe: przekaźnik typu C: 30V DC, 0.2A
- czas trwania alarmu: 2s nominalnie
- styk sabotażowy (nadajnik i odbiornik): N.C. (styk kontaktowy): 30V DC, 0,1A Otwarty po zdjęciu pokrywy
- temperatura pracy: -35ºC~60ºC
- wilgotność: 95% (maks.)
- zakres regulacji: +/-90º w poziomie, +/- 10º
- wymiary: 79x96x448mm (szer./dł./wys.)
- masa: 2500g (całkowita masa nadajnika i odbiornika, bez akcesoriów)
- łatwe strojenie za pomocą pokręteł
- współpraca z przystawką do automatycznego strojenia BAU-4
- gwarancja: 5 lat
Zewnętrzna bariera podczerwieni

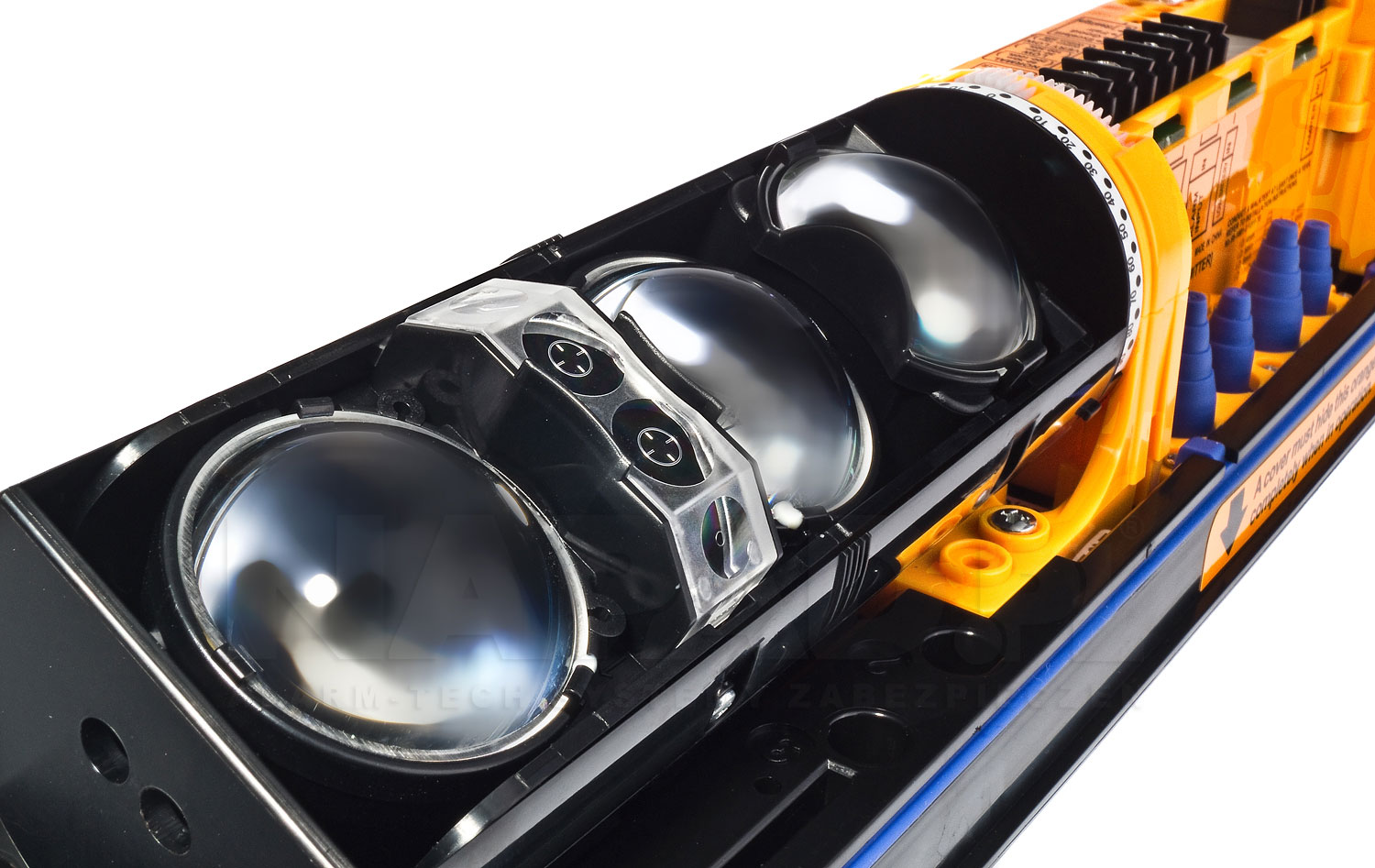

Bariera podczerwieni SL-200QDM marki OPTEX to nowoczesne urządzenie alarmowe przeznaczone do systemów zabezpieczeń realizujących funkcję detekcji ruchu w strefach zlokalizowanych na zewnątrz ochranianych obiektów. Urządzenie stanowi rozbudowaną wersję modelu SL-200QDP i SL-200QN. Bariera wyposażona została w cztery soczewki asferyczne generujące wiązkę światła podczerwonego na maksymalny dystans 60m. Dzięki możliwości precyzyjnej kalibracji kątów emisji podczerwieni realne jest przystosowanie funkcjonalności bariery do specyfiki docelowego miejsca instalacji.
Nowa seria urządzeń z linii Smart Line obejmuje modele krótkiego zasięgu, w których zastosowano szeroką strefę ochrony skutecznie redukującą ilość fałszywych alarmów wywoływanych przez ptaki i spadające liście. Dodatkowo, szereg inteligentnych systemów analizy przekazywanych i odbieranych sygnałów na bieżąco kontroluje pracę bariery i gwarantuje zachowanie skuteczności detekcji przez 24 godziny na dobę. Bariera IR SL200QDM certyfikowana jest wysokim stopniem ochrony IP65 potwierdzającym dużą odporność na występowanie nawet dynamicznie zmieniających się warunków atmosferycznych. Warto także nadmienić, że urządzenia z całej serii Smart Line wyglądają identycznie, co podnosi znacznie estetykę wykonanego systemu.
Strojenie
Pierwszy etap redukcji ilości fałszywych alarmów polega na precyzyjnym zestrojeniu ze sobą nadajnika i odbiornika. Zastosowany w barierze nowy, powiększający wizjer optyczny oferuje doskonałą widoczność w czasie strojenia optycznego. SL200QDM wyróżnia się nieskomplikowanym montażem oraz szeroką gamą modyfikacji sposobu pracy. Instalację znacznie ułatwiają praktyczne pokrętła regulacyjne, nowoczesny wizjer snajperski oraz pięciostopniowy system diod LED sygnalizujących poziom synchronizacji soczewek. Uzupełnieniem całego systemu kalibracji jest sygnalizator dźwiękowy. Ułatwieniem dla osoby odpowiedzialnej za montaż bariery jest również zastosowanie jaskrawych, kontrastowych elementów wnętrza, które łatwiej dostrzec w czasie wstępnego strojenia optycznego z użyciem wizjera.
Przełącznik wyboru wiązek
Urządzenie marki OPTEX oferuje oddzielne strojenie optyczne górnych i dolnych wiązek. Seria SL wyposażona jest w wygodny przełącznik wyboru górnych lub dolnych wiązek w zależności od potrzeb. Funkcję tą można wykonać bez używania płytek blokujących i jest ona bardzo przydatna przy budowie zaawansowanych systemów ochrony.
Wysoka odporność na zakłócenia środowiskowe
Barierę podczerwieni Optex SL-200 QDM wyposażono w szereg zaawansowanych technologii i przydatnych w codziennym użytkowaniu funkcji. Zapewniają one zarówno gwarancję nieprzerwanej pracy przez 24 godziny, jak również dają gwarancję poprawnego działania nawet w trudnych warunkach środowiskowych.
- Urządzenie wyposażono w:
- przełącznik sterowania mocą wiązki, który umożliwia jej ustawienie na trzech poziomach: normalnym, niskim lub bardzo niskim.
- funkcję I.A.S.C. - czyli dwukierunkową, bezprzewodową wymianę informacji między nadajnikiem i odbiornikiem.
- funkcję A.T.P.C. - czyli automatyczną kontrole, regulację i optymalizację mocy wiązki dla osiągnięcia najlepszych parametrów pracy. Funkcja ta pozwala na zmniejszenie ilości fałszywych i utraconych alarmów spowodowanych przez mgłę, szron, wzajemne zakłócanie lub wysycenie odbiornika.
- podwójną modulacje wiązki, która zapobiega powstałym zakłóceniom. Składająca się z trzech procesów technologia ochrony przed światłem widzialnym zapewnia lepsze działanie w warunkach zakłóceń od zewnętrznych źródeł światła (np. słońce, uliczne lampy rtęciowe czy oświetlenie jarzeniowe).

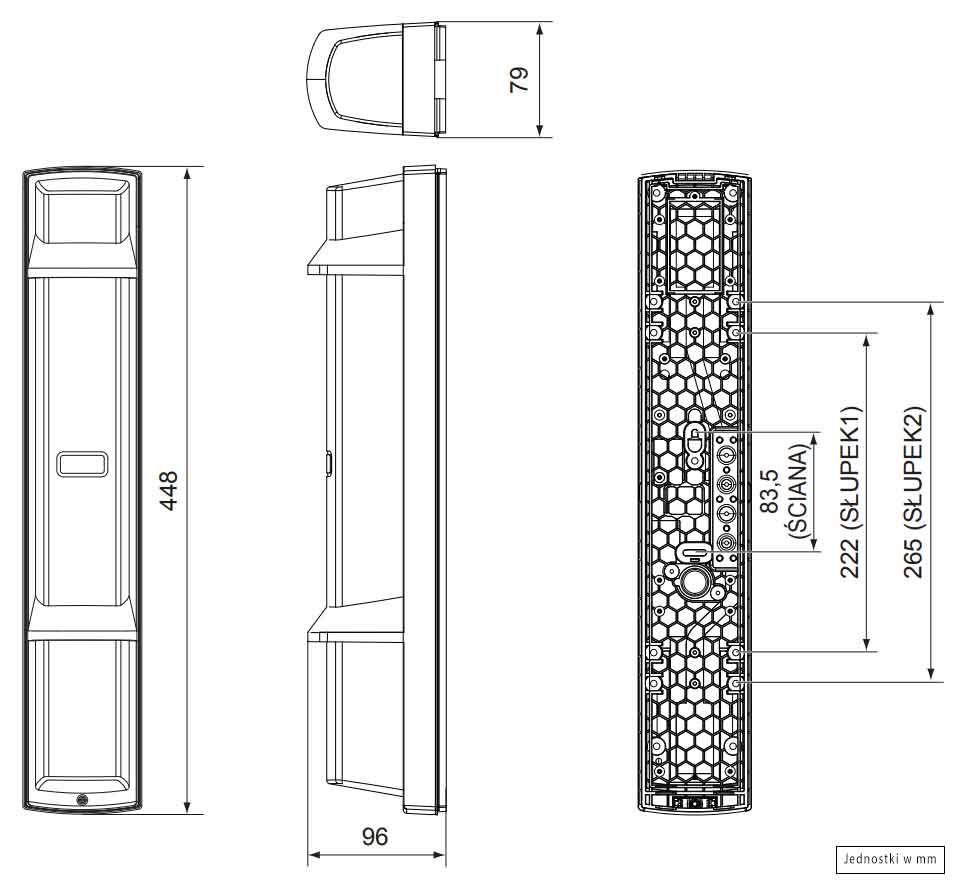

Wymiary
