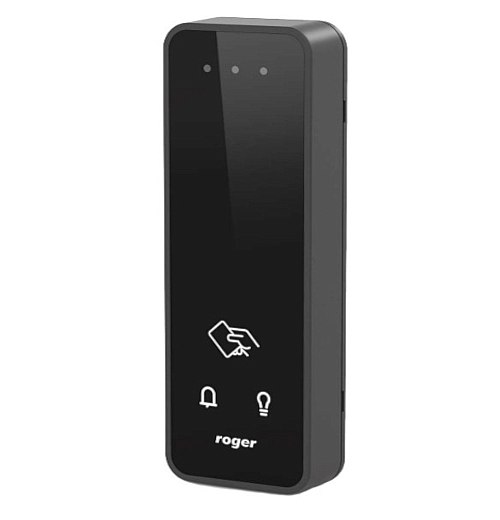

Wewnętrzny czytnik zbliżeniowy Mifare PRT84MF-BK
Wewnętrzny czytnik zbliżeniowy PRT84MF / PRT84MF BK
- obsługa kart ISO 14443A/MIFARE Ultralight, Classic
- format wyjściowy Wiegand 26..66 bit, RACS Clock&Data
- praca w trybie terminalowym
- wejście sterujące głośnikiem
- wejście sterujące wskaźnikiem LED
- zasilanie: 12V DC
- zasięg odczytu: do 7 cm
- interfejs komunikacyjny: RACS CLK/DTA
- trzy wskaźniki LED
- średni pobór prądu: 75 mA
- klasa szczelności: IP41
- dwa klawisze funkcyjne
- głośnik sygnalizacyjny
- regulacja poziomu głośności
-
w modelu PRT84MF:

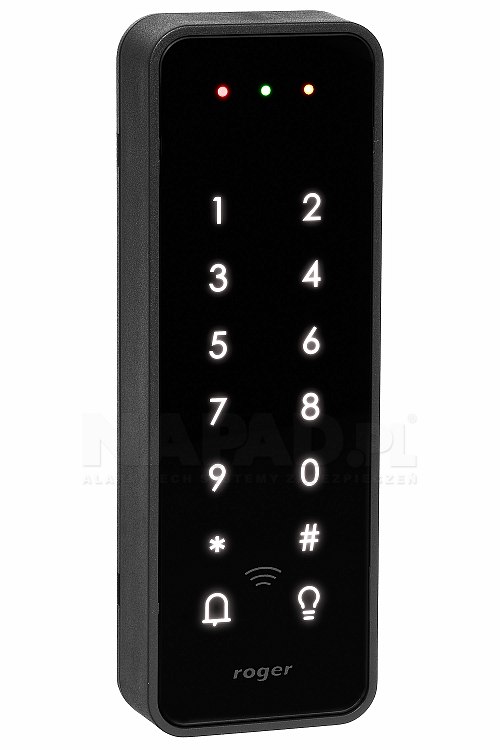

- wbudowana klawiatura dotykowa
- odczyt: CSN, (kart MIFARE Classic - MSN i SSN)
- odczyt numeru programowalnego karty (PCN): MIFARE Classic 1k oraz 4k
- detekcja otwarcia obudowy oraz oderwania od podłoża
- konfiguracja z PC (program RogerVDM)
-
warunki pracy:
- temperatura pracy: -10°C ~ 50°C
- wilgotność: 10% ~ 95%
- waga: ok. 100g
- wymiary: 45x130x22mm (szer./wys./dł.)
- gwarancja: 36 miesięcy
Wewnętrzny czytnik zbliżeniowy PRT84MF/PRT84MF-BK marki Roger został zaprojektowany do realizacji prostych systemów kontroli dostępu opartych na identyfikatorach zbliżeniowych pracujących w standardzie ISO 14443A i MIFARE. PRT84MF posiada wbudowaną klawiaturę dotykową. Czytnik PRT84MF/PRT84MF-BK nie może funkcjonować samodzielnie a jego rola ogranicza się do odczytania numeru karty bądź kodu PIN i przesłaniu tych danych do kontrolera dostępu. Urządzenie posiada dwa przyciski funkcyjne.
Komunikacja
Urządzenie przeznaczone jest do pracy z kontrolerami dostępu obsługującymi protokół RACS CLK/DTA (Roger) lub Wiegand 24..66 bit. Oprogramowanie urządzenia może być aktualizowane z poziomu programu RogerVDM, po podłączeniu urządzenia za pomocą interfejsu komunikacyjnego RUD-1.
Fabrycznie nowy czytnik skonfigurowany jest do trybu RACS CLK/DTA adres ID=0. Zmiana trybu pracy czytnika może być wykonana z poziomu programu narzędziowego RogerVDM lub manualnie w trakcie procedury programowania trybu pracy.
W przypadku czytników bez klawiatury trzy cyfry konfigurujące tryb pracy wprowadza się metodą wielokrotnego odczytu identyfikatora zbliżeniowego. W metodzie tej w celu wprowadzenia cyfry N należy n-krotnie odczytać identyfikator a następnie odczekać do momentu pojawienia się podwójnego bip-u, a po tym sygnale można programować kolejną cyfrę.
Emulację cyfry 0 wykonuje się przez 10-krotny odczyt identyfikatora. Do programowania cyfr metodą wielokrotnego odczytu można użyć dowolną kartę zbliżeniową standardu ISO 14443A.
Tryb pracy i opcje transmisji czytnika
Tryb RACS CLK/DTA
Format RACS CLK/DTA jest stosowany w kontrolerach dostępu firmy Roger. Format wykorzystuje dwie linie komunikacyjne CLK i DTA, które służą do dwustronnej transmisji danych pomiędzy kontrolerem i czytnikiem. Każde urządzenie podłączone do linii komunikacyjnych tego standardu musi mieć niepowtarzalny adres z zakresu 0-3. Sterowanie wskaźnikami LED oraz głośnikiem czytnika jest realizowane poprzez kontroler za pośrednictwem dwukierunkowego protokołu RACS CLK/DTA i nie wymaga dodatkowych linii sterujących.
Tryb Wiegand
W trybie Wiegand dane wysyłane są z czytnika do kontrolera za pośrednictwem linii CLK i DTA które są dołączone odpowiednio do linii DATA0 i DATA1 kontrolera. Transmisja danych jest jednokierunkowa a sterowanie wskaźnikami LED oraz głośnikiem czytnika odbywa się za pomocą linii wejściowych czytnika.

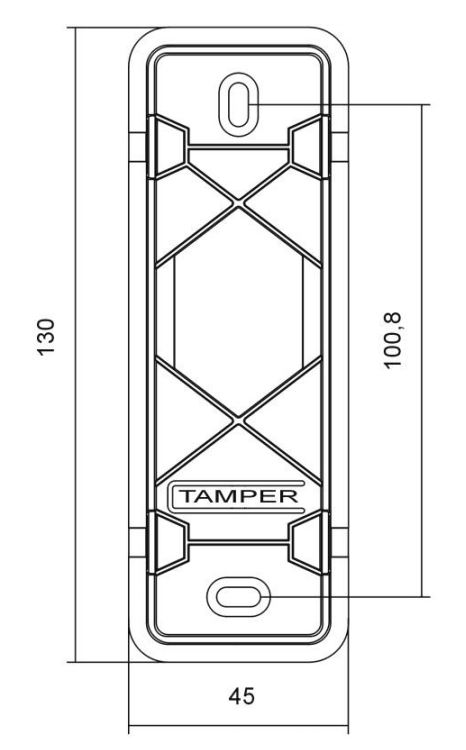

Wymiary
