Wewnętrzny kontroler dostępu PR102DR-BRD
Kontroler dostępu PR102DR / PR102DR-BRD
- możliwość dołączenia dwóch zewnętrznych czytników serii PRT
- dwie programowalne linie wejściowe NO/NC
- jedno programowalne wyjście tranzystorowe 1A
- wyjście przekaźnikowe 1,5A/30V DC
- obsługa do 4000 użytkowników w systemie
- zasilanie: 12V DC
- komunikacja przez RS485
- klasa szczelności: IP20
- średni pobór prądu: 40mA
- lokalny anti-passback
- 250 grup dostępu
- 32 000 zdarzeń w wewnętrznym buforze pamięc
- 99 harmonogramów czasowych
- dowolna topologia magistrali komunikacyjnej
- szybka aktualizacja uprawnień użytkownika w czasie poniżej 5 sekund na jeden kontroler w systemie
- integracja z systemem alarmowym za pośrednictwem linii we/wy
- możliwość podziału systemu na podsystemy
-
w modelu PR102DR:
- obudowa DIN
- klasa szczelności: IP41
- zarządzanie systemem przez sieć komputerową WAN/LAN, lub port szeregowy COM/USB
- współbieżne konfigurowanie podsystemów (ilość podsystemów nie zwiększa czasu przesyłania ustawień)
-
warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
-
waga:
- z obudową: ok.115g
- bez obudowy: ok. 50g
-
wymiary: (szer./wys.)
- z obudową: 62x85x73mm
- bez obudowy: 80x54mm
- gwarancja: 36 miesięcy
Informacje o kontrolerze
Wewnętrzny kontroler PR102DR jest kontrolerem pojedynczego przejścia stosowanym w ramach systemu kontroli dostępu RACS 4. PR102DR to moduł elektroniczny kontrolera umieszczony w obudowie z tworzywa sztucznego przystosowanej do montażu na standardowej szynie DIN 35mm. Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 4000 użytkowników. Wszystkie kontrolery serii PR102DR-BRD są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do ich programowania jak i do komunikacji w systemie sieciowym. System kontroli dostępu może być zarządzany lokalnie za pośrednictwem portów szeregowych COM/USB albo zdalnie przez sieć komputerową WAN/LAN. Urządzenie jest wyposażone w dwie programowalne linie wejściowe NO/NC, jedno programowalne wyjścia tranzystorowe oraz jedno programowalne wyjściu przekaźnikowym o parametrach 1,5A/30V. Kontrolery PR102DR mogą współpracować z jednym lub dwoma czytnikami serii PRT.
Wewnętrzny kontroler PR102DR-BRD jest kontrolerem pojedynczego przejścia stosowanym w ramach systemu kontroli dostępu RACS 4. Urządzenie nie posiada obudowy. Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 4000 użytkowników. Wszystkie kontrolery serii PR102DR-BRD są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do ich programowania jak i do komunikacji w systemie sieciowym. System kontroli dostępu może być zarządzany lokalnie za pośrednictwem portów szeregowych COM/USB albo zdalnie przez sieć komputerową WAN/LAN (wymagany interfejs UT-4). Urządzenie jest wyposażone w dwie programowalne linie wejściowe NO/NC, jedno programowalne wyjścia tranzystorowe oraz jedno programowalne wyjściu przekaźnikowym o parametrach 1,5A/30V. Kontrolery PR102DR mogą współpracować z jednym lub dwoma czytnikami serii PRT.
Programowanie kontrolera
Kontrolery zgodnie z ustawieniami fabrycznymi posiadają adres ID=00 oraz mają zaprogramowaną kartę MASTER, która jest dostarczana wraz z nowymi urządzeniami w zestawie. Kartę można użyć do wstępnego przetestowania urządzenia bezpośrednio po jego zainstalowaniu. Urządzenie programuję się z poziomu komputera za pomocą oprogramowania PR Master. Podłączenie kontrolera do komputera wymaga zastosowania odpowiedniego interfejsu komunikacyjnego: UT-2USB, UT-4DR lub RUD-1 albo zastosowania centrali CPR32-NET-BRD. Później, do programowania urządzenia można używać tak zwanych Kart Programujących. Karty Programujące to zwykłe karty zbliżeniowe, którym przypisano w trakcie konfiguracji specyficzne funkcje programujące.
Instalacja
Kontroler może być instalowany wewnątrz budynków. Wszystkie połączenia elektryczne należy wykonać przy odłączonym napięciu zasilania. Wszystkie urządzenia podłączone do magistrali komunikacyjnej RS485 systemu KD powinny mieć wspólny minus zasilania (GND), aby to zagwarantować, należy połączyć ze sobą minusy wszystkich zasilaczy używanych w systemie.
Zadania kontrolera dostępu
Podstawowym zadaniem kontrolerów dostępu jest podejmowanie decyzji związanych z obsługiwanym przejściem. Logika funkcjonowania przejścia oraz decyzje są podejmowane na bazie danych konfiguracyjnych zapisanych w wewnętrznej pamięci kontrolerów. Decyzje dotyczą między innymi praw dostępu, harmonogramów czasowych, trybów uzbrojenia systemu, sygnalizacji stanów alarmowych i innych.

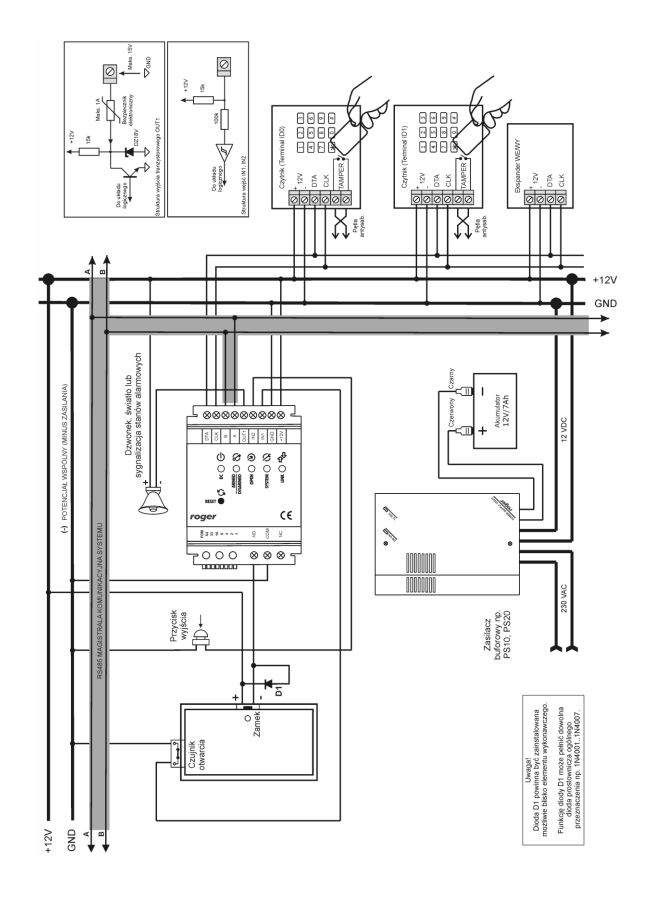

Rys.1 - Schemat typowego podłączenia kontrolera
