Sterowność węzłami automatyki

Zarówno w wersji kontrolera MC16-PAC-EX i jak MC16-BAC funkcje automatyki budynkowej realizuje się za pośrednictwem tzw. węzłów automatyki. Węzeł automatyki to stan logiczny w pamięci kontrolera, który może być sterowany przez użytkownika i wpływać na stan kontrolera, w szczególności na stan innego węzła automatyki. Stan węzła automatyki może być replikowany na liniach wyjściowych i w ten sposób służyć do sterowania systemami lub urządzeniami wykorzystywanymi w budynku (sterownikami rolet, oświetleniem, klimatyzacją, ogrzewaniem, wentylacją i innymi). Dzięki wielofunkcyjności zarówno każdej z linii wejściowych, jak i każdej z linii wyjściowych można przypisać kilka lub nawet kilkanaście różnych funkcji, co umożliwia realizację własnych, złożonych funkcji logicznych. Stanem węzła automatyki można sterować ręcznie (za pomocą przycisku funkcyjnego, przycisku podłączonego do linii wejściowej lub przez wydanie zdalnej komendy po zalogowaniu się za pomocą czytnika lub automatycznie, wykorzystując harmonogramy.

Rozszerzenie zasobów sprzętowych

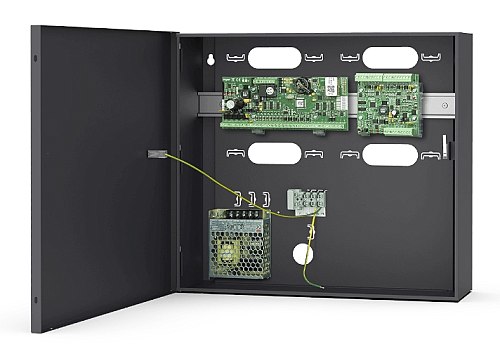

Zasoby sprzętowe płyty głównej kontrolera MC16-PAC-EX mogą być rozszerzone na kilka sposobów. Podstawowym sposobem rozszerzenia jest możliwość dołączenia urządzeń przez magistralę RS485. Wybrane urządzenia podłączane do magistrali RS485 mogą pełnić funkcję interfejsu do urządzeń bezprzewodowych oraz sieciowych. Do magistrali RS485 kontrolera można dołączyć 16 urządzeń.

Współpraca z systemem RACS AIR

Zasoby sprzętowe kontrolera można rozszerzyć o zamki i ekspandery systemu bezprzewodowego RACS AIR. Dołączenie urządzeń bezprzewodowych systemu RACS AIR odbywa się za pośrednictwem koncentratora RWH-1. Koncentrator RWH-1 umożliwia obsługę ośmiu urządzeń bezprzewodowych umieszczonych w odległości do 50m od koncentratora. Do magistrali RS485 kontrolera może być podłączonych wiele koncentratorów RWH-1. Kontroler MC16-PAC-EX może jednocześnie pracować zarówno z urządzeniami przewodowymi jak i bezprzewodowymi.

Zalety ekspandera przejść

Dla każdego z obsługiwanych przejść ekspander MCX2D oferuje: 2 wejścia, 2 wyjścia, interfejs komunikacyjny do czytników oraz dwa wyjścia zasilające. Obwody elektryczne dedykowane do obsługi każdego z przejść są między sobą separowane elektrycznie, co powoduje, że wystąpienie awarii lub sabotażu na jednym z przejść nie ma wpływu na działanie pozostałych przejść.

Ekspander MCX2D jest zasilany z zewnętrznego zasilacza 13,8VDC, który jest jednocześnie źródłem zasilania zamków, czytników i innych elementów przejścia. Na każde z obsługiwanych przejść przewidziano prąd zasilania na poziomie 1,2A. Ekspander współpracuje z akumulatorem rezerwowym, który w zależności od potrzeb może być ładowany regulowanym prądem w zakresie 0,3-0,9A.

Serwer integracji systemu RACS 5

System może być integrowany na drodze programowej za pośrednictwem tzw. Serwera integracji (RIS). Serwer integracji jest usługą systemu operacyjnego i wykorzystuje technologię WCF, która znacznie redukuje nakład pracy potrzebny na oprogramowanie integracji. Serwer integracji umożliwia dostęp do bazy danych systemu, zdalne sterowanie systemem oraz zarządzanie jego użytkownikami.
