MC16-PAC-ST-3-KIT - zestaw kontroli dostępu w wersji ST
MC16-PAC-ST-3-KIT - Zestaw kontroli dostępu
- współpraca tylko z oprogramowaniem VISO ST
- zestaw kontroli dostępu na jedno przejście
- obustronna kontrola przejścia
- interfejs do 4 czytników RACS CLK/DTA (seria PRT)
- interfejs do 4 czytników Wiegand
- zabezpieczenie przed głębokim rozładowaniem
- łącznik antysabotażowy
- klasa szczelności: IP20
- 4x wyjście zasilania 0,2A
- 4x wyjście zasilania 1,0A
- ładowanie akumulatora 0,3A/0,6A/0,9A
- miejsce na akumulator 17Ah
-
zawartość zestawu:
- sieciowy kontroler dostępu MC16-PAC-ST-3
- zasilacz PS4D 13,8V/5A
- ekspander we/wy MCX4D
- metalowa obudowa ME-40
-
warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
- waga: 3.1kg
- wymiary: 405x365x121mm (szer./wys./dł.)
- gwarancja: 36 miesiące
MC16-PAC-ST-3-KIT to nowoczesny zestaw kontroli dostępu na trzy przejścia, przeznaczony do stosowania w systemie RACS 5 v2. W skład zestawu wchodzi metalowa obudowa z zasilaczem, sieciowy kontroler dostępu i ekspander we/wy. Zestaw umożliwia obsługę trzech przejść dwustronnych z wykorzystaniem czytników RS485 (czytniki serii MCT oraz czytniki serii OSR z protokołem OSDP). W przypadku współpracy z czytnikami Wiegand lub RACS CLK/DTA zestaw umożliwia obsługę dwóch przejść jednostronnych oraz jednego dwustronnego. Każde przejście jest obsługiwane przez niezależny zestaw złożony z wyjścia 0,2 A do zasilania czytników i wyjścia 1,0 A do zasilania zamka oraz pozostałych elementów przejścia. Prąd ładowania akumulatora może być ustawiony na wartość 0,3 A, 0,6 A lub 0,9 A. Zestaw umożliwia kompletne zasilenie wszystkich kontrolowanych przejść.
Kontroler dostępu przejść MC16-PAC-ST-3
- współpraca tylko z oprogramowaniem VISO ST
- dedykowany do systemu RACS5
- osiem parametrycznych linii wejściowych EOL
- sześć tranzystorowych linii wyjściowych o obciążalności 15VDC/150mA
- dwa wyjścia przekaźnikowe o obciążalności 30V/1,5A DC/AC
-
interfejsy:
- interfejs: Ethernet
- interfejs: RS485, RACS CLK/DTA, Wiegand
- zasilanie: 18V AC, 12V DC, 24V DC
- wbudowany zasilacz impulsowy 12VDC/1,0A
- ładowanie i monitorowanie baterii rezerwowej
-
możliwość podłączenia:
- 4 czytników serii PRT
- 4 czytników typu Wiegand
- bezpośrednia obsługa 16 czytników serii MCT (interfejs RS485)
- obsługa czytników PRT i Wiegand za pośrednictwem interfejsów magistralowych MCX
- bufor 8 milionów zdarzeń na wymiennej karcie pamięci
- szyfrowana transmisja danych metodą AES128-CBC
- do 12000 identyfikatorów
- szybka konfiguracja (poniżej 1 minuty)
- blokada wielokrotnego wejścia z czasowym resetem (Timed Anti-passback)
- przesłanie ustawień w tle bez zatrzymywania bieżącej pracy systemu
- dostępna licencja na 3 przejścia
- obsługa do 16 czytników OSDP (protokół OSDP v2) za pomocą interfejsu MCI-3
- 6 punktów logowań
- 12 terminali dostępu
- 6 stref dostępu
- 6 stref alarmowych
- 6 zasilaczy
- 6 wezłów automatyki
- 6 komend lokalnych
- 18 lini wejściowych
- 12 lini wyjściowych
- 24 klawiszy funkcyjnych
-
warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
- waga: ok. 200g
- wymiary: 175x72x30mm (szer./wys./dł.)
Obudowa metalowa ME-40
- zastosowanie: moduły i urządzenia systemu RACS5
- miejsce na akumulator: 17Ah/12V
- montaż: natynkowa
- 1x szyna montażowa DIN
- zabezpieczenie antysabotażowe (tamper)
- wymiary (szer./wys./gł.):
- zewnętrzne: 405x365x121mm
Ekspander przejść MCX4D
- obsługa czterech przejść
- ekspander linii WE/WY do systemu RACS 5
- dystrybucja zasilania dla urządzeń na przejściu
- dystrybucja magistrali RS485 dla terminali serii MCT
- 8 wejść parametrycznych
- 8 wyjść tranzystorowych
- 10 wyjść zasilających
- obsługa i ładowanie akumulatora
- interfejs RS485
- wyjmowane zaciski śrubowe
- warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
- waga: ok. 85g
- wymiary: 115x80x20mm (szer./wys./dł.)
Zasilacz stabilizowany impulsowy PS4D
- napięcie zasilania: 85 ~ 264V AC / 120 ~ 373V DC
- wyjście zasilania: 6A / 12V DC
- regulacja napięcia wyjściowego: 10.2V ~ 13.8V DC
- nominalny sumaryczny prąd wyjściowy: 6A
- moc modułu: maks. 75W
- sprawność: 89%
- zaciski śrubowe
- zabezpieczenia: przepięciowe, SCP, OLP, OVP
- sygnalizacja pracy: diody LED
- warunki pracy:
- temperatura pracy: -10°C ~ 40°C
- wilgotność: 20% ~ 90%
- wymiary: 99x97x30mm (szer./dł./wys.)
Podstawowy element systemu - kontroler MC16
Zarówno podstawowym jak i najważniejszym elementem każdego nowoczesnego systemu RACS 5 stanowi kontroler MC16. Urządzenie oferowane jest w wielu wersjach, których funkcjonalności są kształtowane za pomocą pliku licencyjnego na karcie pamięci. Wszystkie wersje kontrolera MC16 bazują na tym samym module elektronicznym, który oferuje:
| Kontroler MC16 |
|---|
| 12000 identyfikatorów |
| 8 wejść parametrycznych |
| 6 wyjść tranzystorowych 15V/150mA DC |
| 2 wyjścia przekaźnikowe 30V/1.5A AC/DC |
| Interfejs do czytników PRT |
| Interfejs do czytników Wiegand |
| Interfejs RS485 i Ethernet |
| Szyfrowana transmisja danych metodą AES128-CBC |
Licencja
Ograniczenia programowe kontrolera MC16 określa jego plik licencyjny, który jest fabrycznie wgrany na kartę pamięci dostarczonej łącznie z urządzeniem. Istnieje możliwość rozszerzenia oryginalnej licencji fabrycznej. W przypadku oferowanej wersji MC16-PAC fabrycznie wgrana licencja obejmuje funkcjonalność dotyczącą kontroli przejścia oraz automatyki budynkowej.
| Możliwości programowe licencji kontroli przejścia |
|---|
| Kontrola trzech przejść |
| Sterowanie automatyką z poziomu terminali systemu |
| Prezentacja stanów dozoru alarmowego na terminalach |
| Sterowanie stanem dozoru stref systemu alarmowego |
| Integracja sprzętowa z systemem alarmowym i ppoż. |
| Wielofunkcyjne wejścia parametryczne w tym Dual Wiring |
| Tygodniowe harmonogramy dostępu |
| Wieloletnie kalendarze wyjątków |
Oprogramowanie VISO ST
Program VISO ST jest aplikacją na system operacyjny Windows, która umożliwia konfigurowanie logiki oraz bieżącą obsługę systemu kontroli dostępu i automatyki budynkowej RACS 5 ST.
Standardowa wersja systemu (RACS 5 ST) zarządzana przez VISO ST oferuje zarówno powszechnie oczekiwane funkcjonalności kontroli dostępu, jak i wiele dodatkowych zaawansowanych funkcji wychodzących poza obszar popularnej kontroli dostępu . RACS 5 ST jest przeznaczona dla średnich i dużych instalacji, również tych rozproszonych terytorialnie i połączonych z centralnym systemem za pośrednictwem sieci WAN. VISO ST jest oferowane bezpłatnie w wersji startowej i umożliwia obsługę do 16 przejść i 500 użytkowników.
W przypadku instalacji wykraczającej poza wersję startową oferowana jest licencja bazowa (VISO BASE ST), która umożliwia obsługę 32 przejść oraz 1000 użytkowników. Licencję bazową VISO ST można rozszerzać, dokupując licencje na poszczególne funkcjonalności. VISO BASE ST może obsłużyć maksymalnie do 128 przejść, a dla instalacji przekraczających te parametry oferowana jest zaawansowana wersja VISO EX.
Najważniejsze cechy w VISO ST w systemie RACS 5 v2:
- Możliwość obsługi do 16 przejść i 500 użytkowników
- Praca w systemach rozproszonych terytorialnie
- Rozbudowany moduł wizualizacji zintegrowanych systemów
- Możliwość zdalnej konfiguracji urządzeń magistralowych
- Kolejne integracje z systemami CCTV
Aplikacja VISO (v2.0.4.30547) do zarządzania i monitorowania systemu kontroli dostępu i automatyki budynkowej RACS 5.
Uwaga! Aplikacja współpracuje wyłącznie z nowym firmware MC16 v1.7.4.618.
Wycofano wsparcie dla plikowej bazy danych.
Kontrola dostępu do pomieszczeń
Głównym zadaniem systemu jest realizacja fizycznej kontroli dostępu do pomieszczeń. System jest skalowalny i umożliwia obsługę nieograniczonej ilości przejść. Przejścia mogą być kontrolowane jedno lub dwustronnie. Ilość użytkowników systemu nie jest ograniczona. Ograniczeniu podlega ilość identyfikatorów przesyłanych do poszczególnych kontrolerów dostępu (8.000 dla MC16). System przesyła do kontrolera tylko tych użytkowników, którzy posiadają uprawnienie dostępu do przynajmniej jednego przejścia obsługiwanego przez kontroler lub dowolnej z jego funkcji.
Sterowność węzłami automatyki
Zarówno w wersji kontrolera MC16-PAC-ST i jak MC16-BAC funkcje automatyki budynkowej realizuje się za pośrednictwem tzw. węzłów automatyki. Węzeł automatyki to stan logiczny w pamięci kontrolera, który może być sterowany przez użytkownika i wpływać na stan kontrolera, w szczególności na stan innego węzła automatyki. Stan węzła automatyki może być replikowany na liniach wyjściowych i w ten sposób służyć do sterowania systemami lub urządzeniami wykorzystywanymi w budynku (sterownikami rolet, oświetleniem, klimatyzacją, ogrzewaniem, wentylacją i innymi). Dzięki wielofunkcyjności zarówno każdej z linii wejściowych, jak i każdej z linii wyjściowych można przypisać kilka lub nawet kilkanaście różnych funkcji, co umożliwia realizację własnych, złożonych funkcji logicznych. Stanem węzła automatyki można sterować ręcznie (za pomocą przycisku funkcyjnego, przycisku podłączonego do linii wejściowej lub przez wydanie zdalnej komendy po zalogowaniu się za pomocą czytnika lub automatycznie, wykorzystując harmonogramy.
Integracja z systemem alarmowym
Kontroler MC16-PAC-ST oferuje rejestrację zdarzeń dla celów RCP oraz integrację z systemem alarmowym. Koncepcja integracji z systemem alarmowym umożliwia prezentację stanu strefy alarmowej oraz sterowanie jej stanem bezpośrednio z poziomu terminali dostępu. MC16-PAC-ST udostępnia zaawansowany, a jednocześnie bardzo wydajny sposób zarządzania użytkownikami systemu oraz kształtowania ich uprawnień. Proces konfiguracji kontrolerów systemu jest realizowany współbieżnie, a ilość kontrolerów w systemie nie wpływa na czas jego konfiguracji, który zwykle kończy się przed upływem 1 minuty.
Rozszerzenie zasobów sprzętowych
Zasoby sprzętowe płyty głównej kontrolera MC16-PAC-ST mogą być rozszerzone na kilka sposobów. Podstawowym sposobem rozszerzenia jest możliwość dołączenia urządzeń przez magistralę RS485. Wybrane urządzenia podłączane do magistrali RS485 mogą pełnić funkcję interfejsu do urządzeń bezprzewodowych oraz sieciowych. Do magistrali RS485 kontrolera można dołączyć 16 urządzeń.
Szeroka gama czytników
Niezależnie od scenariusza instalacji konieczne jest dołączenie do kontrolera zewnętrznych czytników. Czytniki mogą być dołączane bezpośrednio do płyty głównej lub pośrednio, przy użyciu dedykowanych do tego celu ekspanderów (np. MCX402DR, MCX102DR, MCX16-RS, MCX16-NT). Bezpośrednio do płyty głównej można dołączyć cztery czytniki z interfejsem Wieganda, cztery czytniki serii PRT (RACS CLK/DTA) oraz do szesnastu czytników serii MCT (RS485). W skrajnym przypadku, korzystając z różnych dostępnych metod, do kontrolera można podłączyć do 64 czytników pogrupowanych w 32 punkty logowania.
Współpraca z systemem RACS AIR
Zasoby sprzętowe kontrolera można rozszerzyć o zamki i ekspandery systemu bezprzewodowego RACS AIR. Dołączenie urządzeń bezprzewodowych systemu RACS AIR odbywa się za pośrednictwem koncentratora RWH-1. Koncentrator RWH-1 umożliwia obsługę ośmiu urządzeń bezprzewodowych umieszczonych w odległości do 50m od koncentratora. Do magistrali RS485 kontrolera może być podłączonych wiele koncentratorów RWH-1. Kontroler MC16-PAC-ST może jednocześnie pracować zarówno z urządzeniami przewodowymi jak i bezprzewodowymi.
Port komunikacyjny Ethernet
W centrali kontroli dostępu MC16 jest możliwość komunikacji z urządzeniami i systemami zarządzającymi, które podłączone są do sieci LAN/WAN. Wbudowany port w szczególności wykorzystywany jest do wymiany danych pomiędzy różnymi centralami MC16 oraz interfejsami, pracującymi w ramach jednego systemu kontroli dostępu. Komunikacja z urządzeniem oraz podłączonymi do niego kontrolerami dostępu nie wymaga dodatkowego interfejsu komunikacyjnego i odbywa się wyłącznie za pośrednictwem wbudowanego w centralę portu Ethernet.

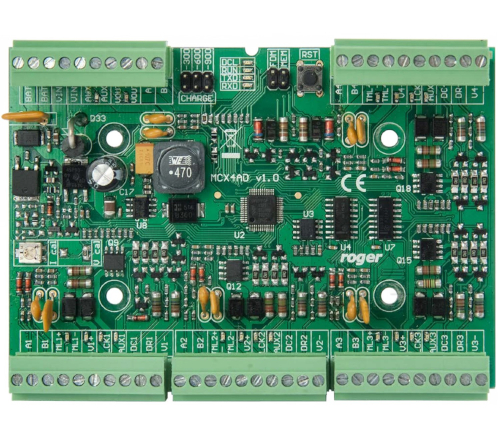

Ekspander przejść MCX4D
MCX4D jest ekspanderem we/wy dedykowanym do obsługi 4 przejść w systemie RACS 5. Oprócz funkcji ekspandera, moduł pełni rolę dystrybutora zasilania i komunikacji, oraz obsługuje rezerwowy akumulator. Dla każdego z obsługiwanych przejść ekspander oferuje: 2 wejścia, 2 wyjścia, interfejs komunikacyjny do czytników oraz dwa wyjścia zasilające. Obwody elektryczne dedykowane do obsługi każdego z przejść są między sobą separowane elektrycznie, co powoduje, że wystąpienie awarii lub sabotażu na jednym z przejść nie ma wpływu na działanie pozostałych przejść. Ekspander MCX4D jest zasilany z zewnętrznego zasilacza 13,8 VDC, który jest jednocześnie źródłem zasilania zamków, czytników i innych elementów przejścia. Na każde z obsługiwanych przejść przewidziano prąd zasilania na poziomie 1,2 A. Ekspander współpracuje z akumulatorem rezerwowym, który w zależności od potrzeb może być ładowany regulowanym prądem w zakresie 0,3-0,9 A. Połączenia elektryczne z modułem są realizowane za pośrednictwem wyjmowanych zacisków śrubowych, które ułatwiają wykonanie połączeń elektrycznych w czasie instalacji jak i w przypadku konieczności wymiany modułu.
Rys.1 Przykładowy schemat połączenia
Konfiguracja urządzeń z poziomu PC
Program RogerVDM jest aplikacją narzędziową, służącą do niskopoziomowej konfiguracji urządzeń z oferty Roger. Zasadniczo, program przewidziany jest do zastosowania we wstępnej fazie konfiguracji systemu gdy zachodzi potrzeba ustawienia pewnych nastaw niskopoziomych urządzenia i dopasowanie go do warunków danej instalacji. W celu obsługi konkretnego urządzenia operator programu musi wskazać jego typ, a aplikacja automatycznie dopasowuje się do wybranego urządzenia udostępniając odpowiedni zestaw funkcji i nastaw.
Nowoczesny system RACS 5
System RACS 5 jest grupą produktów oraz towarzyszącego mu oprogramowania przeznaczoną do realizacji funkcji fizycznej kontroli dostępu, automatyki budynkowej oraz systemu alarmowego w budynkach. RACS 5 jest łatwo skalowalny i może być stosowany w instalacjach o dowolnej wielkości począwszy od tych najmniejszych, bazujących na jednym przejściu do tych największych obsługujących biurowce, hotele czy stadiony. System kontroli dostępu RACS 5 obejmuje kontrolery wielu przejść serii MC16, czytniki zbliżeniowe MCT, ekspandery wejść/wyjść MCX, program zarządzający VISO oraz aplikację do konfiguracji niskopoziomowej RogerVDM.
Zadania realizowane przez system RACS 5 |
|---|
| Kontrola dostępu do pomieszczeń i wind |
| Sterowanie systemem alarmowym z poziomu punktów logowania |
| Prezentacja stanu systemu alarmowego na punktach logowania |
| Realizacja elementów automatyki budynkowej |
| Monitorowanie pracy systemu w czasie rzeczywistym |
| Rejestracja zdarzeń w trakcie pracy systemu |
| Przygotowywanie danych wejściowych dla rozliczania czasu pracy |
| Dostęp do bazy danych systemu za pomocą interfejsu programowego |

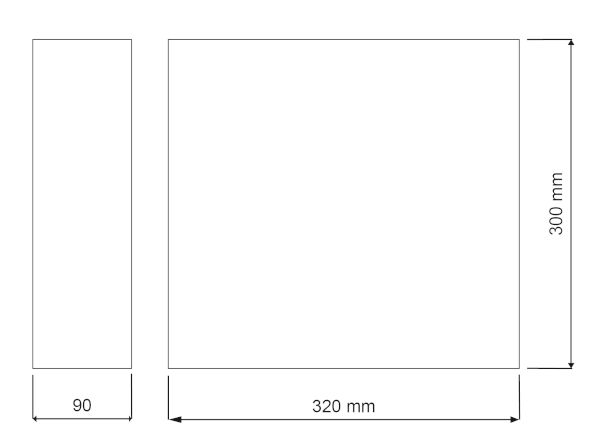

Wymiary
