Interfejs komunikacyjny MCI-5
Kod produktu: 5548
Kod GTIN: 5907608964633
Interfejs komunikacyjny MCI 5
-
interfejs:
- Wiegand (26, 34, 42, 66 bit) do kontrolera
- RS485 do czytnika
- zasilanie: 12V DC
- 3 LED-y sygnalizacyjne
- materiał: tworzywo sztuczne
- temperatura pracy: 5°C ~ 40°C
- waga: 16g
- wymiary: 55x37x47mm (szer./wys./gł.)
- gwarancja: 36 miesięcy
Interfejs MCI-5 pełni funkcję konwertera pomiędzy protokołem RS485 (EPSO3) a protokołem Wiegand. Dzięki zastosowaniu interfejsu możliwe jest podłączenie czytnika serii MCT systemu RACS 5 do kontrolera w innym systemie jeżeli ten obsługuje standard Wiegand. Fabrycznie nowy interfejs w większości wypadków nie wymaga konfiguracji niskopoziomowej i może funkcjonować w oparciu o ustawienia domyślne (tryb Wiegand 26 bit). Konfigurowanie ustawień niskopoziomowych z poziomu programu RogerVDM wymaga użycia interfejsu RUD-1.
Rys.1 Typowe podłączanie MCI-5 do czytnika MCT i kontrolera
Sygnalizacja LED
| Nazwa | Kolor | Opis |
|---|---|---|
| LED SYSTEM | Pomarańczowy |
Pulsowanie: Błąd konfiguracji Szybkie pulsowanie: Tryb konfiguracji urządzenia |
| LED OPEN | Zielony | - |
| LED STATUS | Czerwony | Pulsowanie: Sygnalizacja braku komunikacji na magistrali RS485 (EPSO3) |
| Zielony | - |

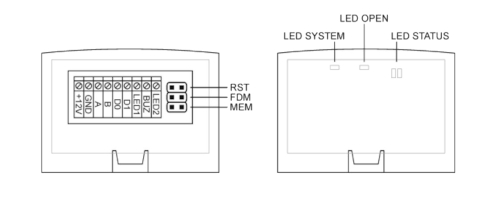

Rys.2 Lokalizacja styków serwisowych i wskaźników LED
Opis zacisków
| Nazwa | Opis |
|---|---|
| +12V | Zasilanie 12V DC |
| GND | Potencjał odniesienia (masa) |
| A | Magistrala RS485, linia A |
| B | Magistrala RS485, linia B |
| D0 | Interfejs Wiegand, linia DATA0 |
| D1 | Interfejs Wiegand, linia DATA1 |
| LED1 | Linia wejściowa do sterowania wskaźnikiem LED STATUS czytnika MCT |
| BUZ | Linia wejściowa do sterowania głośnikiem czytnika MCT |
| LED2 | Linia wejściowa do sterowania wskaźnikiem LED OPEN czytnika MCT |
