Podstawowy element systemu - kontroler MC16

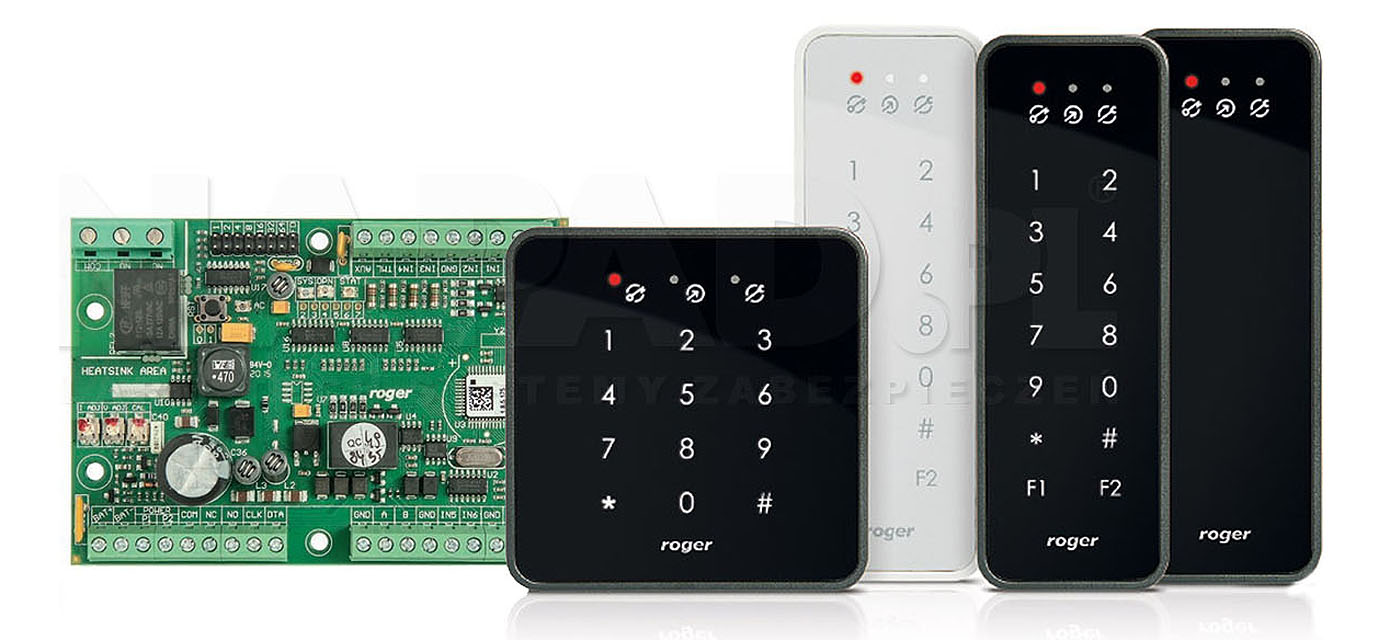

Zarówno podstawowym jak i najważniejszym elementem każdego nowoczesnego systemu RACS 5 stanowi kontroler MC16. Urządzenie oferowane jest w wielu wariantach programowych różniących się między sobą polem zastosowania oraz ograniczeniami programowymi w ramach danego pola zastosowania. Wszystkie wersje kontrolera MC16 bazują na tym samym module elektronicznym, który oferuje:

Licencja

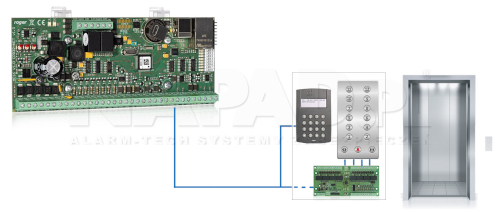

Ograniczenia programowe kontrolera MC16 określa jego plik licencyjny, który jest fabrycznie wgrany na kartę pamięci dostarczonej łącznie z urządzeniem. Istnieje możliwość rozszerzenia oryginalnej licencji fabrycznej. W przypadku oferowanej wersji MC16-EVC fabrycznie wgrana licencja obejmuje funkcjonalność dotyczącą kontroli dostępu dla wind konwencjonalnych.

Magistrala RS485

Komunikację urządzeń peryferyjnych serii MCT i MCX z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 takich urządzeń, każde o indywidualnym adresie w zakresie 100-115. Standard transmisji RS485 stosowany w systemie RACS 5 gwarantuje poprawną komunikację na odległości do 1200 metrów. Protokół komunikacyjny wykorzystywany na magistrali RS485 kontrolerów serii MC16 wykorzystuje autorski algorytm szyfrujący. Algorytm ten szyfruje dane kluczem 32b i posiada mechanizm zabezpieczający dane przed replikowaniem przez obce urządzenia.

Wskaźnik LED

Linie wejściowe

Kontroler udostępnia 8 parametrycznych linii wejściowych ogólnego przeznaczenia typu NO, NC, 3EOL/DW/NO i 3EOL/DW/NC. Typy i parametry elektryczne wejść takie jak czas reakcji i rezystory parametryzujące ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje przypisuje się poszczególnym wejściom w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość fizycznego podwojenia dostępnych linii wejściowych w przypadku ustawienia typu 3EOL/DW a na poziomie programu VISO można przypisywać poszczególnym liniom wielu funkcji naraz.

Linie wyjściowe

Kontroler udostępnia 6 wyjść tranzystorowych OUT1-OUT6 typu otwarty kolektor o obciążalności 15V/150mA oraz 2 wyjścia przekaźnikowe REL1 i REL2 ze stykami NO/NC o obciążalności 30V/1,5A DC/AC. Dodatkowo dostępne są 2 wyjścia tranzystorowe CLK i DTA o ile nie są one wykorzystywane do obsługi interfejsu RACS CLK/DTA. Parametry elektryczne wyjść takie jak polaryzacja ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje poszczególnym wyjściom przypisuje się w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość przypisania jednocześnie wielu funkcji do danego wyjścia z ustaleniem ich priorytetów.

Karta pamięci i licencja

Kontroler jest wyposażony kartę pamięci FLASH, która służy m.in. jako lokalny bufor zdarzeń (8 mln), miejsce przechowywania pliku licencji kontrolera oraz źródło parametrów konfiguracyjnych. Karta pamięci oraz prawidłowa licencja są niezbędne do funkcjonowania kontrolera. W razie potrzeby, plik license.cfg można skopiować na kartę pamięci z wykorzystaniem zewnętrznego czytnika a w przypadku zamiany istniejącej licencji można ją wgrać z poziomu programu VISO.

Nowoczesny system RACS 5

System RACS 5 jest grupą produktów oraz towarzyszącego mu oprogramowania przeznaczoną do realizacji funkcji fizycznej kontroli dostępu, automatyki budynkowej oraz systemu alarmowego w budynkach. RACS 5 jest łatwo skalowalny i może być stosowany w instalacjach o dowolnej wielkości począwszy od tych najmniejszych, bazujących na jednym przejściu do tych największych obsługujących biurowce, hotele czy stadiony. System kontroli dostępu RACS 5 obejmuje kontrolery wielu przejść serii MC16, czytniki zbliżeniowe MCT, ekspandery wejść/wyjść MCX, program zarządzający VISO oraz aplikację do konfiguracji niskopoziomowej RogerVDM.
