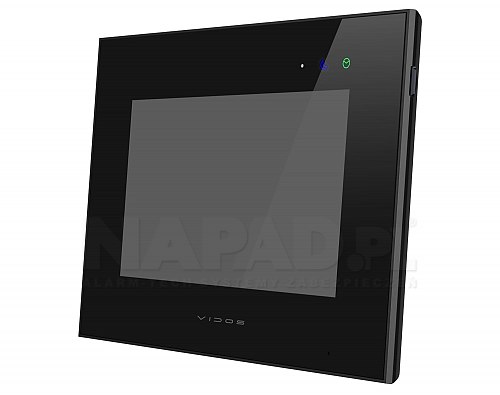

M10W-X - Monitor do wideodomofonu
Monitor do wideodomofonu M10WX
- instalacja: 4-żyłowa + 2 zasilanie + 2 do bramy
- typ: głośnomówiący
- ekran: 7" TFT LCD
- rozdzielczość: 1024x600
- obsługa 2 stacji bramowych i 2 kamer CCTV
- możliwość rozbudowy o 5 monitorów z tej samej serii
- możliwość otwierania elektrozaczepu oraz bramy automatycznej
- dotykowy panel sterujący
- wbudowana pamięć
- obsługa kart pamięci (max 128GB)
- interkom adresowany
- współpraca ze stacjami bramowymi z serii X i S20DA Vidos
- regulacja parametrów obrazu każdej z kamer
- wbudowane Wi-Fi z funkcją przekierowania rozmów na telefon
- możliwość przewodowego połączenia z siecią LAN
- regulacja głośności rozmowy i dzwonienia
- funkcja zostawienia wiadomości dla gości
- automatyczne lub ręczne rejestrowanie obrazu
- funkcja detekcji ruchu z możliwością rejestracji zdjęć i filmów
- 16 melodii dzwonka (osobna melodia dla każdego wejścia i interkomu)
- menu dostępne w języku Polskim i Angielskim
- zasilanie: 14,5V DC (zasilacz na szynę DIN w komplecie)
- wymiary: 222x154x15mm (szer./wys./dł.)
- gwarancja: 36 miesięcy
- dostępne kolory: biały, czarny
Monitor współpracuje ze stacjami bramowymi z serii X i S20DA, oraz z aplikacją VIDOS X dostępną na urządzeniach z systemem Android, oraz IOS
Nowoczesny monitor M10W-X do systemów wideodomofonowych współpracuje ze stacjami bramowymi z serii X i S20DA. Urządzenie oferuje dotykowy wyświetlacz LCD o przekątnej ekranu 7" i rozdzielczości 1024x600. Monitor umożliwia obsługę 2 stacji bramowych i 2 kamer CCTV, daje możliwość sterowania elektrozaczepem oraz rozbudowy systemu o 5 monitorów z serii VIDOS X. Urządzenie wyposażono we wbudowaną pamięć wewnętrzną, oraz obsługę kart microSD do archiwizacji zdjęć i nagrań z kamer i stacji bramowych. W urządzeniu zastosowano szereg praktycznych funkcji personalizacji systemu. Możliwe jest m.in. określenie trybu pracy, który pozwala na dostosowanie otrzymywanych powiadomień, funkcje detekcji ruchu, a dzięki wbudowanemu modułowi Wi-Fi możliwe jest przekazanie połączeń na urządzenie mobilne z aplikacją Vidos X.
System Vidos X
VIDOS X – seria wideodomofonów analogowych klasy premium. System odznacza się najwyższą jakością wykonania i doskonałą funkcjonalnością. Urządzenia zostały wyposażone w najnowsze i najbardziej pożądane przez użytkowników technologie, takie jak wysokiej rozdzielczości monitory i szerokokątne kamery AHD. Zastosowanie modułu łączności bezprzewodowej Wi-Fi umożliwia przekierowanie rozmów na smartfon użytkownika. Intuicyjna aplikacja mobilna przenosi wideodomofon na zupełnie inny poziom.

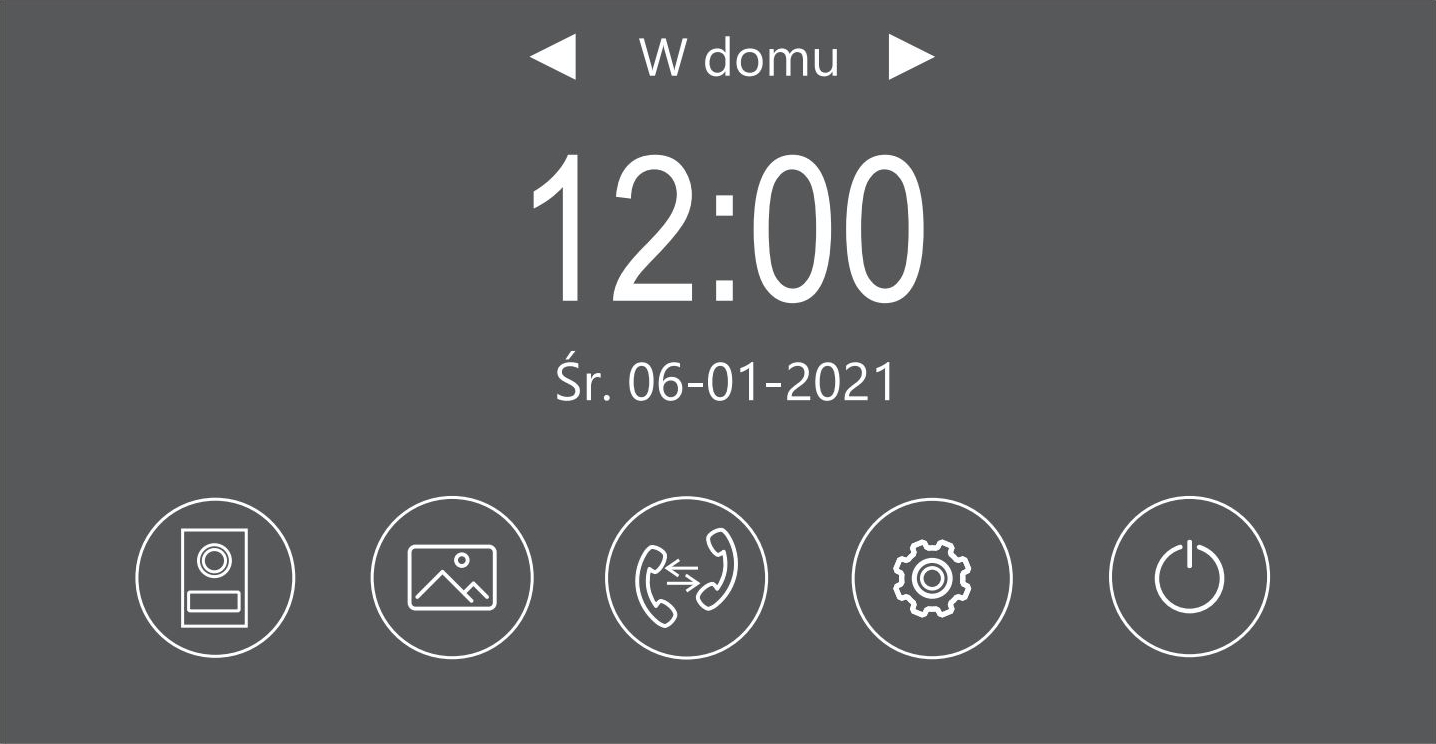

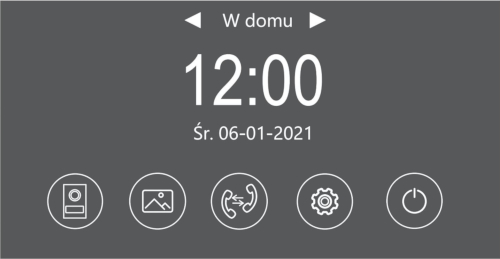

Rys.1 Menu główne
Menu główne
Dotknięcie ekranu w trybie czuwania spowoduje wyświetlenie menu głównego. Wybranie ikony na ekranie głównym spowoduje wyświetlenie odpowiedniej funkcji lub kolejnego menu. Przesunięcie ekranu w prawo, lub w lewo wyświetli kolejne strony ustawień. Wybranie ikony na ekranie głównym spowoduje wyświetlenie odpowiedniej funkcji lub kolejnego menu.
Możesz ustawić 3 tryby pracy systemu wideodomofonowego, który określa jego działanie:
- W domu - podstawowy tryb pracy, wszystkie powiadomienia i połączenia są przekazywane na monitor oraz urządzenia mobilne. Dzwonek dzwoni z ustawioną melodią i głośnością i następuje zarejestrowanie zdjęcia lub filmu z tej wizyty zgodnie z ustawieniami.
- Poza domem - powiadomienia są wyciszone. Przekierowanie na aplikację jest aktywne. Zdjęcia i filmy są rejestrowane tylko wtedy gdy przekierowanie mobilne jest wyłączone. Poczta głosowa działa w tym trybie jednak tylko po wyłączeniu przekierowania na aplikację mobilną.
- Tryb nocny - powiadomienia są wyciszone. Po wywołaniu monitor włącza się, przekazując obraz ze stacji bramowej. Rejestracja zdjęć i filmów jest aktywna.
Detekcja ruchu
Monitor wspiera funkcję wykrywania ruchu przed stacją bramową lub kamerą CCTV jeżeli taka jest podłączona do systemu. Zdarzenia z detekcji ruchu zapisywane są tylko w postaci filmów. Aby korzystać z tej funkcji, należy ustawić tryb rejestracji "WIDEO". Podczas nagrywania wykrycia zdarzenia monitor pozostaje wygaszony. Długość nagrania jest zależna od ustawionej ilości klatek na sekundę.
Możesz dowolnie zarządzać ustawieniami detekcji w menu ustawień dodatkowych:
- Włączanie i wyłączanie funkcji detekcji ruchu
- Wybór kamery, z której ma być realizowana detekcja
- Czułość czujnika wykrywającego ruch
- Jakość nagrania (ilość klatek na sekundę)

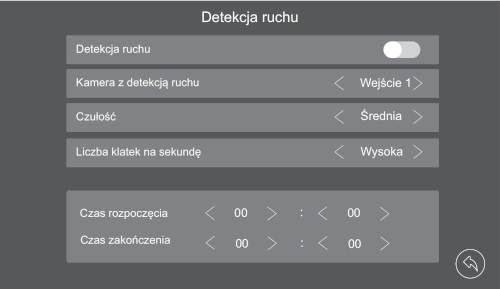

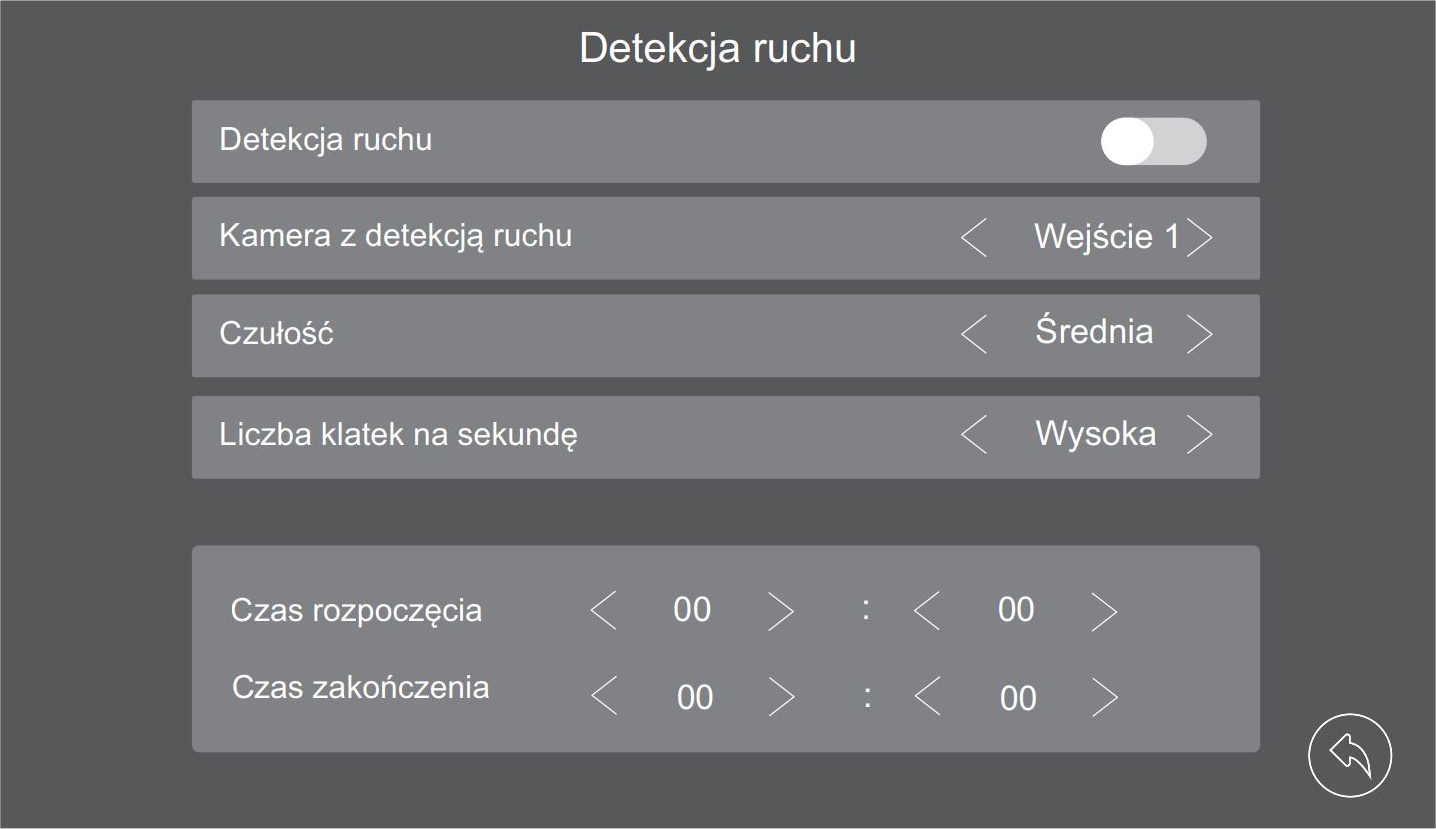

Rys.2 Menu funkcji detekcji ruchu
Tabela odległości i okablowania
Dobranie odpowiedniego okablowania do odległości oraz ilości urządzeń jest kluczowe dla prawidłowego działania systemu.
Przewód typ YTDY (miedziany)
Przewód typ UTP kat.5 (miedziany)
| Długość przewodów | <30 m | <80 m | <120 m |
|---|---|---|---|
| Przekrój | 4x0,2 mm2 (⌀ 0,5mm) | 4x0,38 mm2 (⌀ 0,7mm) | 4x1 mm2 (⌀ 1,12mm) |
Zdjęcia i filmy
Monitor jest fabrycznie przygotowany do rejestrowania obrazów i filmów z podglądu i wywołań. Możliwe jest zainstalowanie karty SD. Pamięć wewnętrzna urządzenia dla zdjęć wynosi 15MB, a dla filmów 50MB. Urządzenie obsługuje karty pamięci o maksymalnej pojemności 128GB. Monitor również daje nam możliwość przeglądania zarejestrowanych filmów czy zdjęć. Po wykorzystaniu całej dostępnej pamięci zdjęcia i filmy są nadpisywane.
Schemat połączenia systemu z jednym monitorem
Aplikacja mobilna
Aplikacja przeznaczona jest do mobilnej obsługi wideodomofonów Vidos X z wbudowanym Wi-Fi. Pozwala na swobodne poruszanie się po systemie, łatwą konfigurację urządzenia, oraz przekierowywanie rozmów z monitora wideodomofonowego na telefon.
Dla systemu IOS
Dla systemu ANDROID

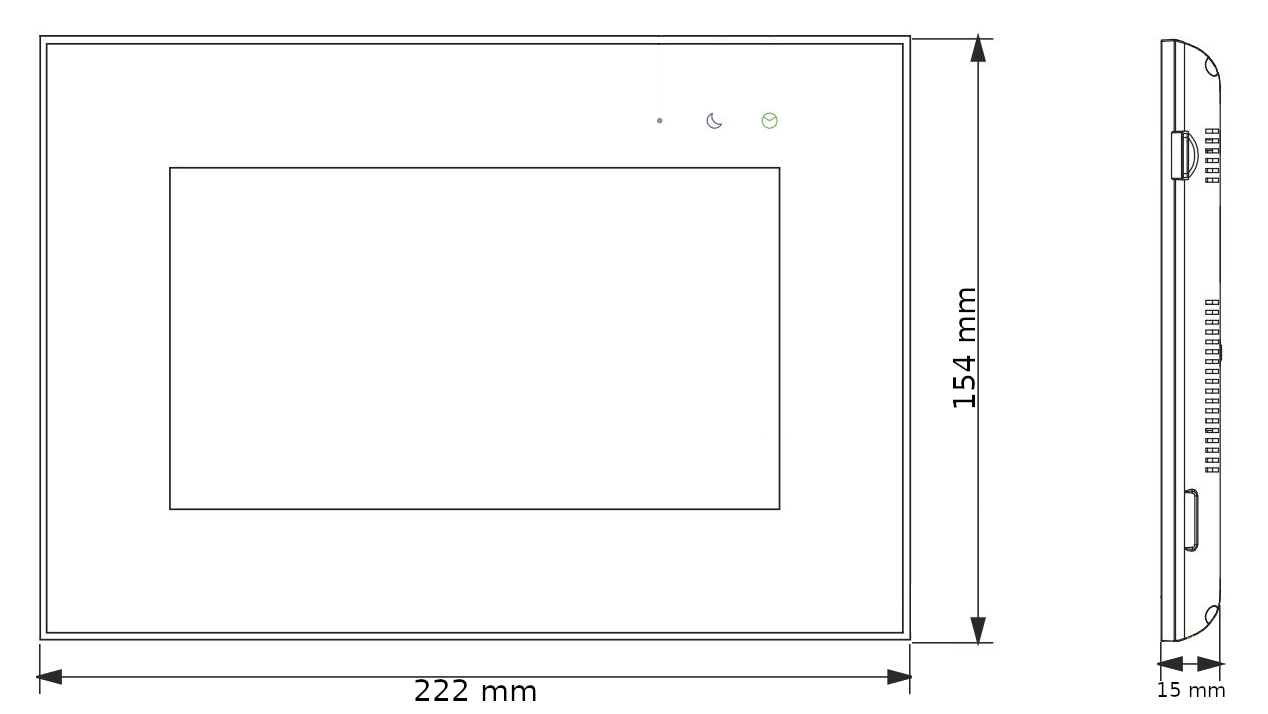

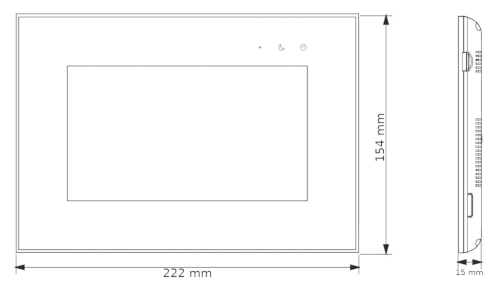

Wymiary
