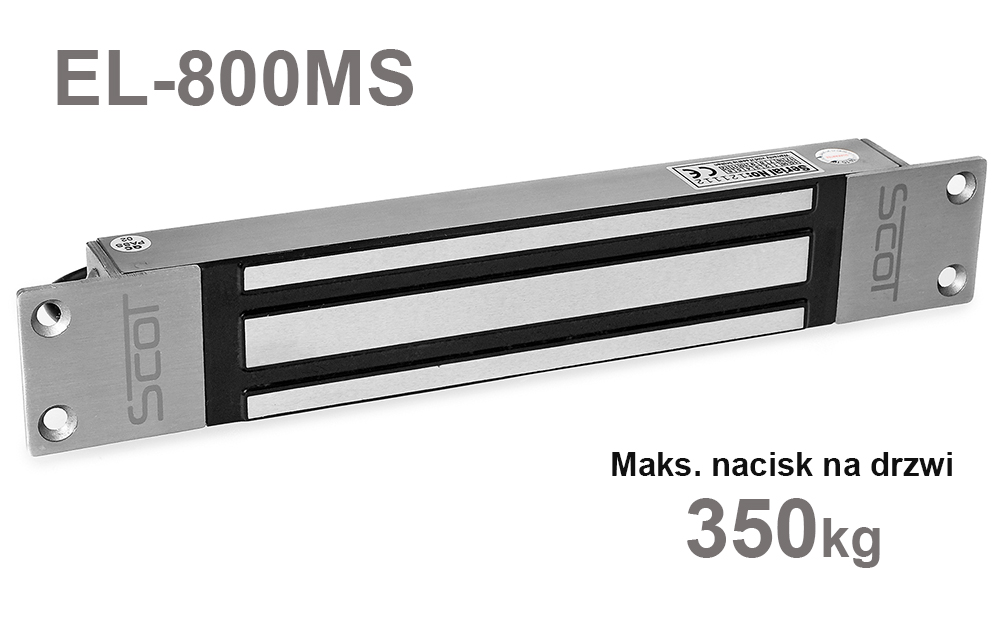

EL-800MS - zwora elektromagnetyczna wpuszczana 350kg
EL-800MS - wewnętrzna, wpuszczana zwora elektromagnetyczna 350kg z sygnalizacją
- typ: pojedyncza
- montaż: wpuszczana
- zastosowanie: wewnętrzna
- maks. nacisk na drzwi: 350kg
- zasilanie: 12V DC / 24V DC
- pobór prądu: 500mA (12V) / 250mA (24V)
- sygnalizacja otwarcia drzwi (styk NO)
- wymiary:
- zwory: 273x28,9x44mm (szer./dł./wys.)
- płytki: 190x11.5x45mm (szer./dł./wys.)
- gwarancja: 36 miesięcy

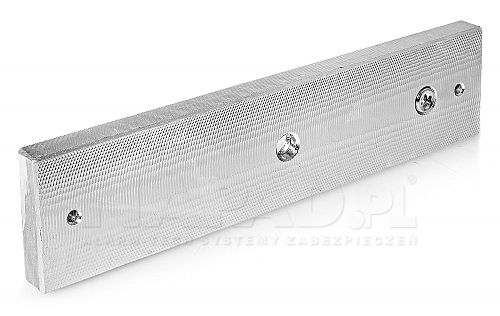

Zwory elektromagnetyczne SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów. Zwora EL-800MS składa się z elementu wykonawczego zawierającego elektromagnes montowany na ramie drzwi oraz metalowej płytki umieszczanej na skrzydle drzwi. Zasilona cewka elektromagnesu przyciąga płytkę zabezpieczając w ten sposób wejście. W zależności od modelu zwory maksymalny nacisk na drzwi przy którym elektromagnes przyciąga metalową płytkę wynosi 70, 180, 280, 350, 540 kg.
Zwory elektromagnetyczne stosuje się w systemach kontroli dostępu zamiennie z elektrozaczepami rewersyjnymi, czyli tam, gdzie przepisy bezpieczeństwa wymagają otwarcia drzwi po zaniku napięcia w systemie kontroli: wyjściach ewakuacyjnych, przeciwpożarowych, budynkach użyteczności publicznej. Zwora elektromagnetyczna nie posiada ruchomych elementów mechanicznych, przez co praktycznie nie występuje zużycie elementów urządzenia. Z tego względu stosowana jest w miejscach o dużym natężeniu ruchu, gdzie kontrolowane drzwi są często otwierane, eliminując konieczność stałej konserwacji.

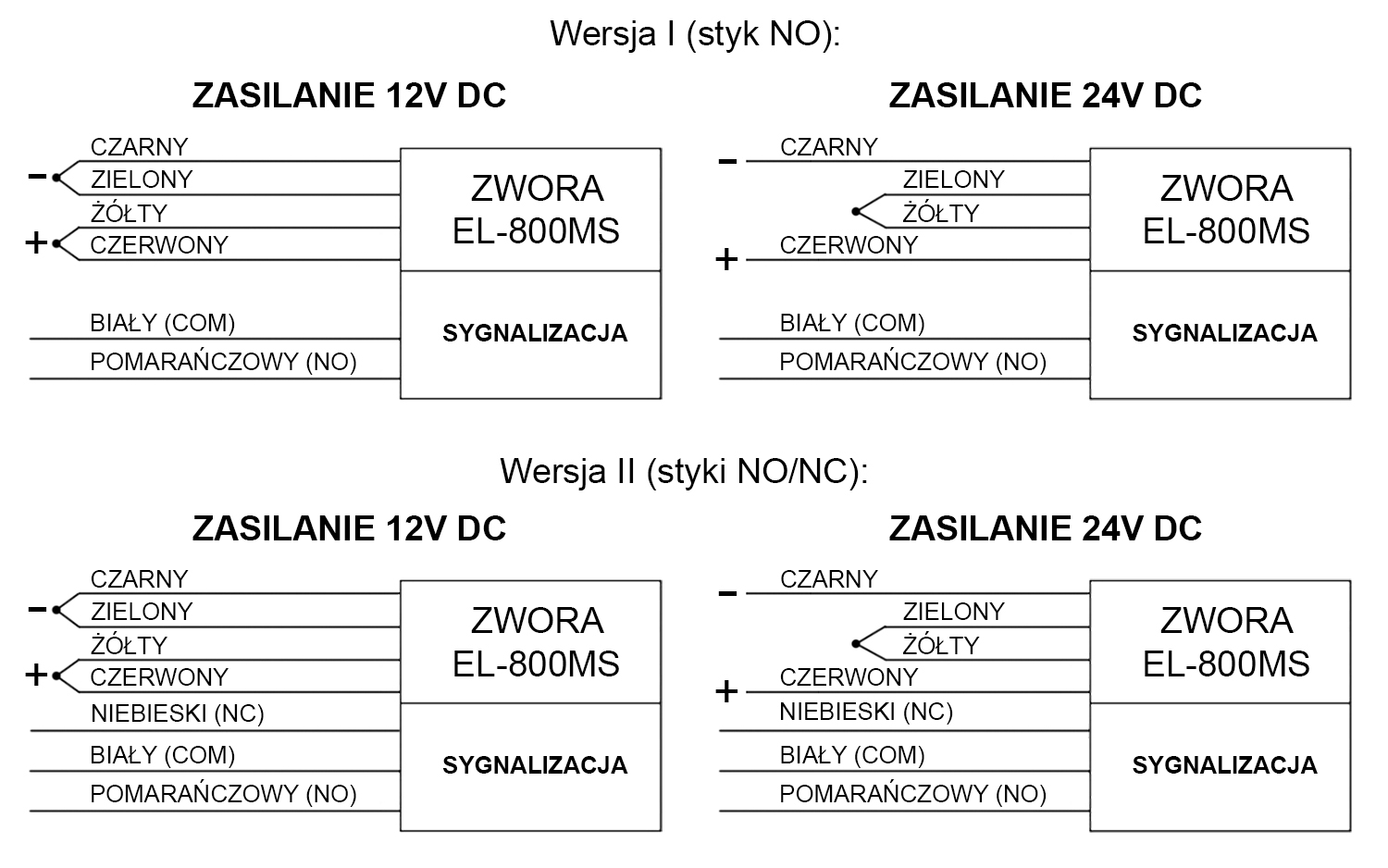

Sygnalizacja otwarcia drzwi
Zwora elektromagnetyczna EL-800MS wyposażona jest w przekaźnik (styk NO/NC), który może być wykorzystany w systemie kontroli dostępu informując o otwarciu / zamknięciu sterowanych drzwi. Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.
Warianty instalacji
Na przykładzie EL-600MS
- Wytnij w skrzydle drzwi otwór zgodnie z wymiarami płytki przyciąganej do zwory, lub (dla montażu nawierzchniowego) użyj szablonu aby zaznaczyć miejsca montażu płytki
- Zamontuj płytkę zwory
- Wytnij w ościeżnicy drzwi otwór zgodnie z wymiarami części podtynkowej zwory
- Podłącz przewody zasilające i sygnalizacyjne
- Zamontuj zworę w ościeżnicy drzwi.

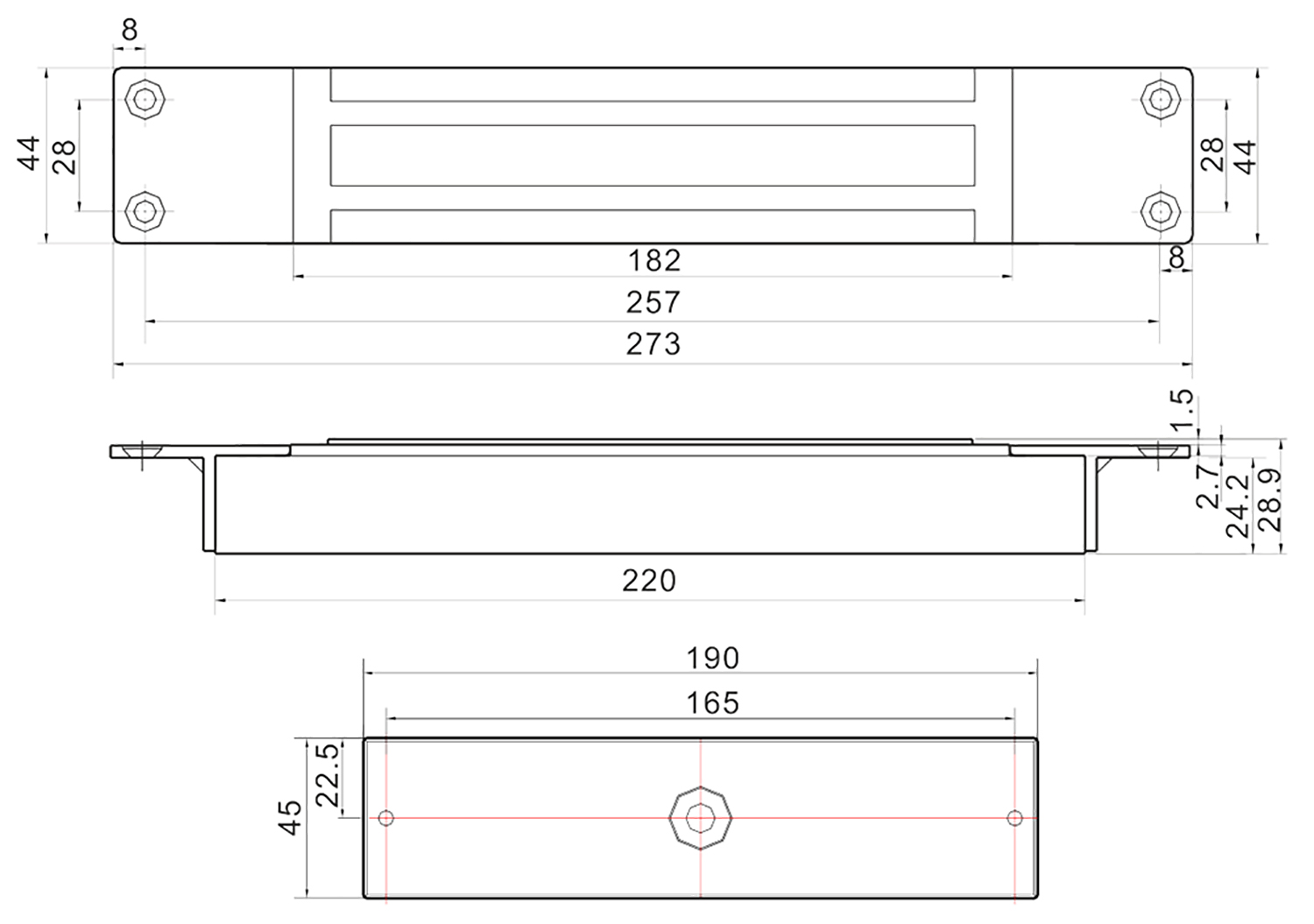

Wymiary
