Zasilacz buforowy, impulsowy EN54C-5A40LCD
Zasilacz Pulsar do systemów przeciwpożarowych EN54C 27,6V/5A/2x40Ah/LCD
- wyświetlacz LCD
- bezprzerwowe zasilanie: 27,6V DC/5A
-
wyjścia zasilania:
- 3,2A/27,6V DC - dla pracy ciągłej
- 5,0A/27,6V DC - dla pracy chwilowej
- zasilanie: 230V AC, 50Hz
- sprawność: 87%
- obudowa: metalowa, natynkowa, zamykana
- miejsce na akumulator: 2x40Ah/12V
- prąd ładowania akumulatora: 1,8A
- zabezpieczenia: przepięciowe, SCP, OLP, OVP, UVP, tamper
- zgodność z normami: PN-EN 54-4 i PN-EN 12101-10
- klasa szczelności: IP30
- wyjście przekaźnikowe awarii zbiorczej ALARM
- wyjście przekaźnikowe EPS sygnalizacji zaniku sieci 230V
- wejście awarii zewnętrznej EXTi
- niezależnie zabezpieczone wyjścia zasilacza AUX1 i AUX2
- dwufazowy proces ładowania akumulatorów
- funkcja przyspieszonego ładowania akumulatorów
- ochrona akumulatorów przed nadmiernym rozładowaniem
- kontrola stanu bezpieczników wyjść AUX1 i AUX2

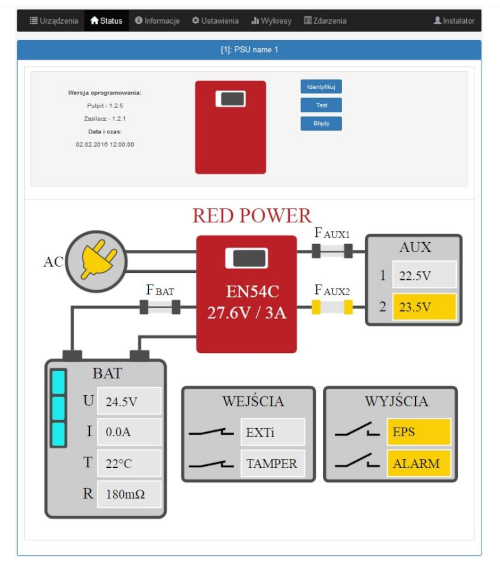

- wbudowana aplikacja webowa PowerSecurity
- komunikacja Ethernet lub RS485
- podgląd parametrów pracy: napięcia, prądy, temperatura oraz rezystancja w obwodzie akumulatora
- wykres historii pracy zasilacza z okresu ponad 100 dni: napięcia, prądy oraz rezystancja w obwodzie akumulatora
- odczyt historii z pamięcią 2048 zdarzeń o awariach zasilacza
- dwa poziomy dostępu zabezpieczone hasłami
- wymiary: 425x411x178mm (szer./wys./dł)
- gwarancja: 36 miesięcy
Zasilacze buforowe przeznaczone są do bezprzerwowego zasilania urządzeń systemów sygnalizacji pożarowej, systemów kontroli rozprzestrzeniania dymu i ciepła oraz urządzeń przeciwpożarowych i automatyki pożarowej wymagających stabilizowanego napięcia 24V DC. Zasilacze posiadają dwa niezależnie zabezpieczone wyjścia AUX1 i AUX2, które dostarczają napięcia 27,6V DC o sumarycznej wydajności 5A.
W przypadku zaniku napięcia sieciowego następuje bezprzerwowe przełączenie na źródło zasilania rezerwowego w postaci akumulatorów. Zasilacz jest umieszony w obudowie metalowej w kolorze czerwonym (RAL3001). Zasilacze współpracują z bezobsługowymi akumulatorami kwasowo-ołowiowymi wykonanymi w technologii AGM lub żelowej.
Moduły bezpiecznikow
Moduły bezpiecznikowe EN54C-LB4 i EN54C-LB8 umożliwiają podłączenie odpowiednio 4 lub 8 odbiorników do zasilacza. Stan wyjść sygnalizowany jest poprzez zielone diody LED. Sygnał przepalenia bezpiecznika przekazywany jest do wejścia awarii zbiorczej zasilacza EXTi w wyniku czego zasilacz zgłasza awarię na wyjściu ALARM i zapisuje odpowiedni komunikat do pamięci. Wyjście przekaźnikowe listwy bezpiecznikowej PSU może dodatkowo posłużyć do zdalnej kontroli stanu np. zewnętrzna sygnalizacja optyczna.
Rys. 1 - Przykładowy sposób podłączenia z listwą bezpiecznikową EN54C-LB4

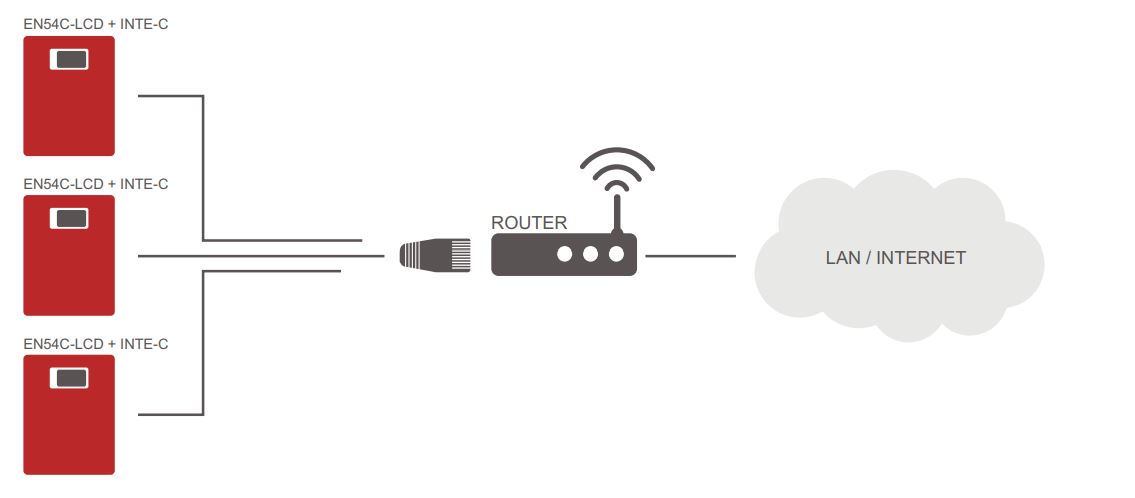

Komunikacja w sieci ETHERNET
Komunikację w sieci Ethernet umożliwia dodatkowy interfejs Ethernet "INTE-C" zgodny ze standardem IEEE802.3. Interfejs Ethernet "INTE-C" posiada pełną separację galwaniczną oraz ochronę przed przepięciami. Miejsce jego montażu przewidziane jest wewnątrz obudowy zasilacza. Po zamontowaniu uzyskujemy możliwość podłączenia do sieci Ethernet.

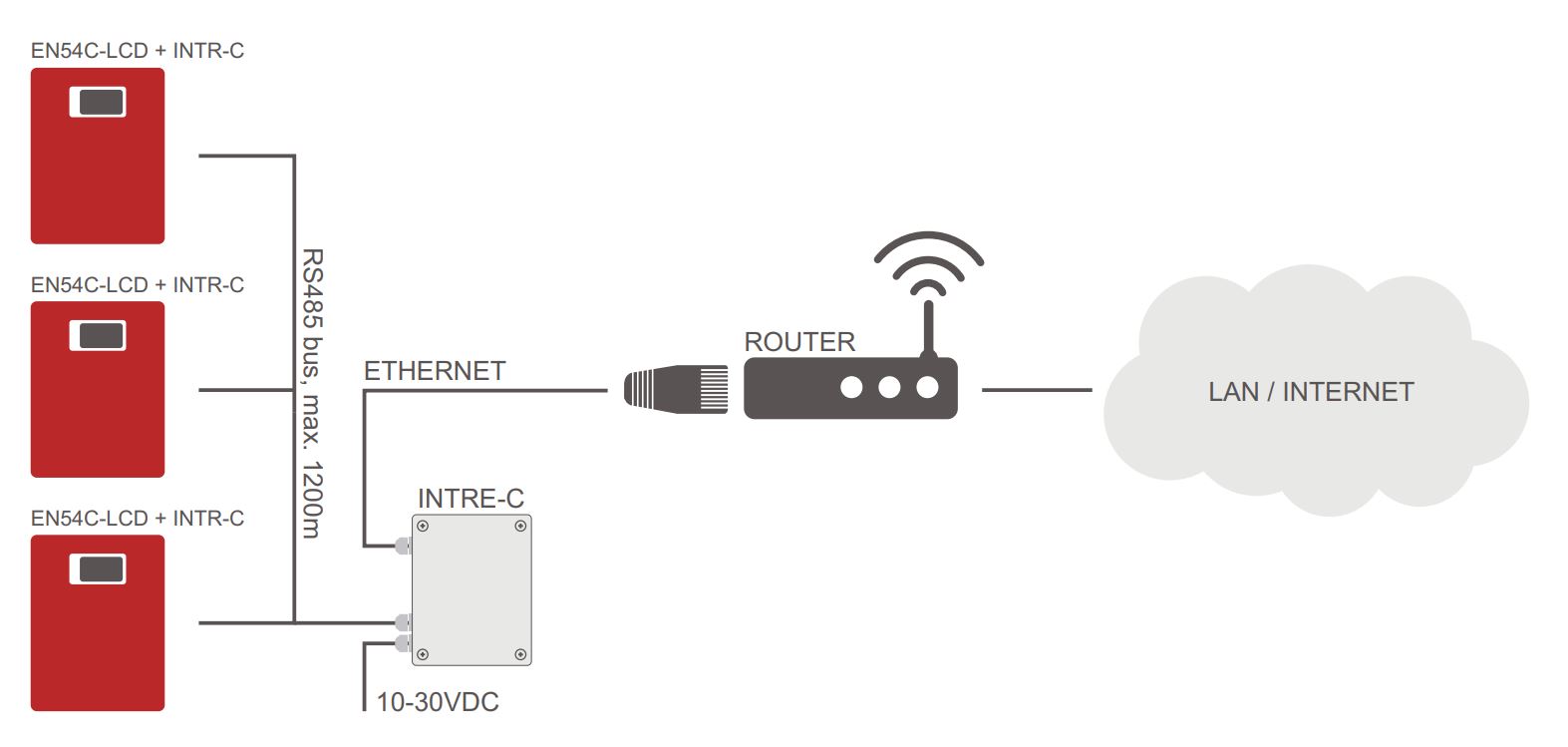

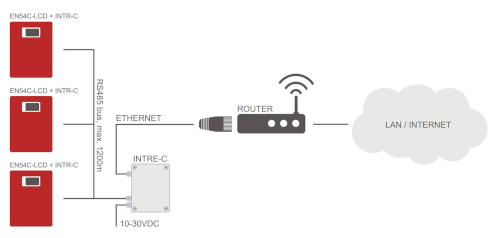

Komunikacja w sieci RS485-ETHERNET.
Komunikację z zasilaczami można zrealizować w oparciu o magistralę RS485 za pośrednictwem dodatkowych modułów "INTR-C" oraz "INTRE-C". W tym rodzaju komunikacji w każdym zasilaczu musi zostać zamontowany dodatkowy interfejs RS485-TTL "INTR-C", który umożliwi podłączenie zasilacza do magistrali RS485. Do magistrali można podłączyć maksymalnie 246 zasilaczy. Połączenie z siecią Ethernet umożliwi interfejs RS485-ETHERNET "INTE-C" wyposażony w gniazdo RJ45.
Interfejs RS485-ETHERNET "INTRE-C" jest urządzeniem służącym do konwersji sygnałów między magistralą RS485 a siecią Ethernet. Do prawidłowej pracy urządzenie wymaga zewnętrznego zasilania z przedziału 10 ~ 30V DC np. z zasilacza z serii EN54C-LCD. Urządzenie zostało zamontowane w obudowie hermetycznej chroniącej przed wpływem niekorzystnych warunków środowiskowych.

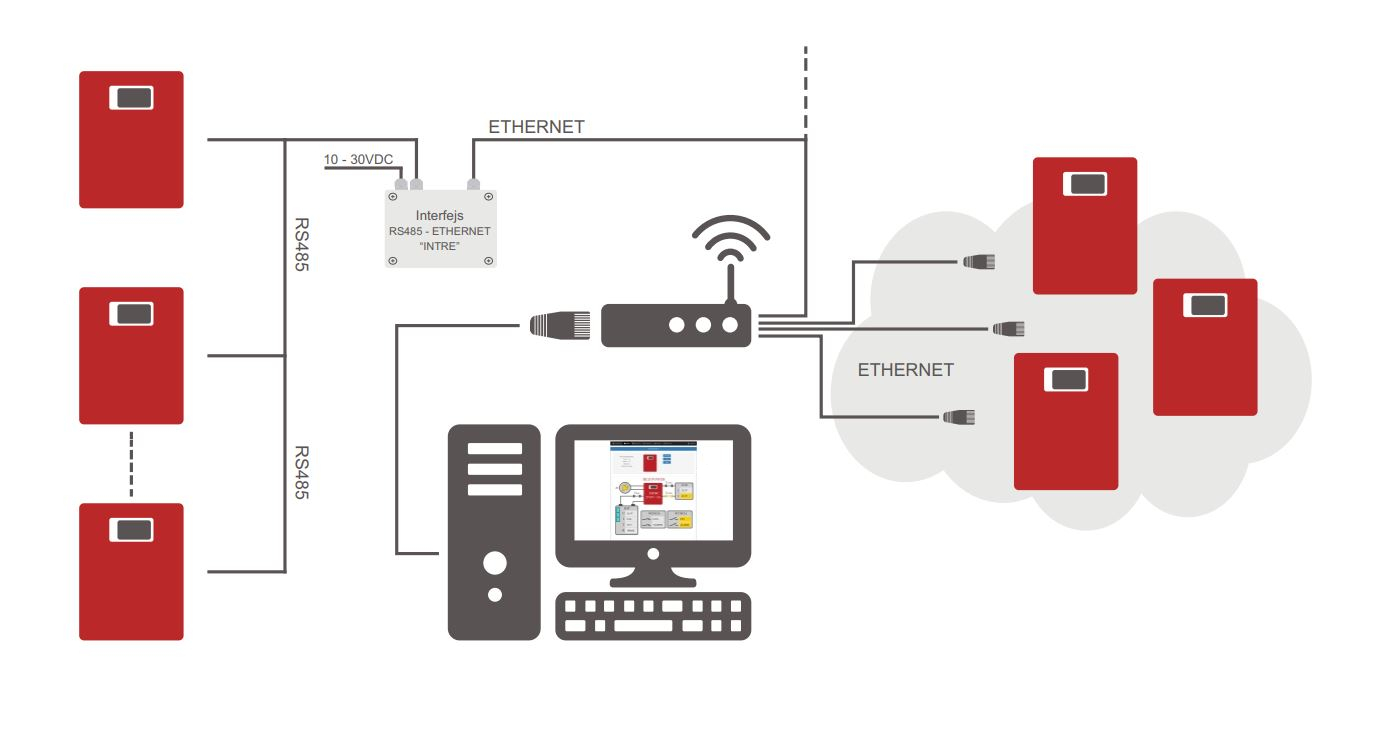

System zdalnej kontroli parametrów
Schemat blokowy
Zasilacze zostały wykonane w oparciu o wysokosprawny układ przetwornicy AC/DC. Zastosowany układ mikroprocesorowy odpowiada za pełną diagnostykę parametrów zasilacza oraz akumulatorów. Na rysunku poniżej przedstawiono schemat blokowy zasilacza wraz z wybranymi blokami funkcjonalnymi mającymi kluczowe znaczenie w jego poprawnym funkcjonowaniu.
Rys. 2 - Schemat blokowy zasilacza.
Zabezpieczenia
Do bezpiecznego użytkowania oraz ochrony przed uszkodzeniami, zasilacz EN54C-5A40LCD został wyposażony w szereg zabezpieczeń, takich jak:
- SCP - zabezpieczenie zwarciowe - przekroczenie znamionowego prądu wyjściowego prowadzi do wyłączenia części sieciowej zasilacza, urządzenie pozostaje w tym stanie do czasu ustąpienia przeciążenia.
- OVP - zabezpieczenie przepięciowe - zasilacz jest wyposażony w elementy elektroniczne, których zadaniem jest pochłanianie energii przepięć które mogą być indukowane na przewodach podłączonych do zacisków. Elementy te z jednej strony chronią moduł elektroniczny zasilacza a z drugiej ograniczają wpływ przepięć na urządzenia podłączone do jego wyjść.
- OLP - zabezpieczenie przeciążeniowe - zabezpiecza przed przeciążeniem całego zasilacza (nie ograniczając się do poszczególnych linii).
- UVP - zabezpiecza przed zbyt niskim napięciem na liniach wyjściowych.
