Adapter czujek radiowych ACR-4001
Adapter czujek radiowych ACR 4001
-
zastosowanie:
- podłączenie czujek radiowych DUR-4047
-
współpraca:
- linie dozorowych central POLON 4000/6000
- zasilanie: z centrali sygnalizacji pożarowej
- liczba współpracujących czujek: max. 16
- zapewnia bezprzewodowe komunikację z czujkami
- zakres częstotliwości pracy toru radiowego: 863-870Mhz
- napięcie pracy: 16,5 ~ 24V
-
warunki pracy:
- temperatura pracy: -25°C ~ 55°C
- wilgotność: <95% przy 40 °C
- waga: 130g
- wymiary: Ø115x133mm (z gniazdem)
Adapter ACR-4001 jest elementem adresowalnym, umożliwiającym podłączenie czujek radiowych (widzianych z centrali jako odgałęzienie linii dozorowej) do adresowalnej pętli linii dozorowej centrali sygnalizacji pożarowej systemów POLON 4000 i POLON 6000. Każda z czujek radiowych, zdeklarowana w adapterze ma swój adres i widziana jest z centrali jako oddzielna czujka. Stosowanie adaptera i czujek radiowych zalecane jest w przypadku, gdy do czujki nie można doprowadzić linii dozorowej, np. w obiektach zabytkowych, kościołach itp.
Zasada działania
Adapter ACR-4001 jest elementem liniowym, pracujący w adresowalnej pętli dozorowej i kontrolującym czujki radiowe. Alarm pożarowy wykryty przez czujkę radiową przekazywany jest przez adapter do centrali, a dioda LED adaptera sygnalizuje alarm czerwonymi rozbłyskami. Uszkodzenie czujek radiowych i brak z nimi łączności przekazywane jest również do centrali, wówczas dioda LED błyska żółtym światłem. Uszkodzenie jednej czujki radiowej nie ma wpływu na działanie innych czujek radiowych współpracujących z adapterem. Adapter jest wyposażony w wewnętrzny izolator zwarć, który odcina zwarty odcinek linii dozorowej i zapewnia prawidłową pracę pozostałych elementów. Izolowanie zwarcia sygnalizowane jest żółtymi rozbłyskami diody LED, a informacja o tym przekazywana jest do centrali.

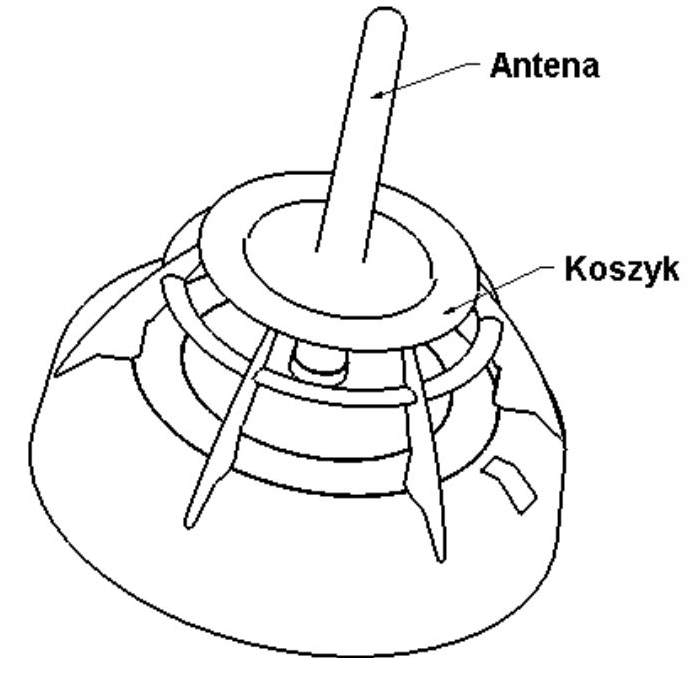

Budowa
Adapter ACR-4001 umieszczony jest w wykonanej z białego tworzywa obudowie, na którą składają się koszyk, osłona oraz ekran. Adapter instalowany jest w nieadresowalnym gnieździe G-40, do którego podłączane są przewody linii dozorowej
