Zasada działania

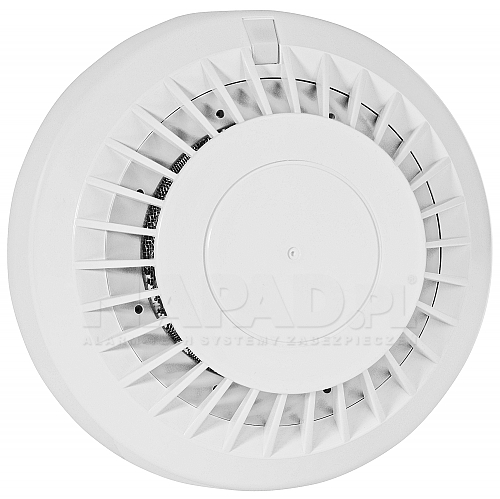

Czujka DUR-4047 typu rozproszeniowego, działa na zasadzie pomiaru promieniowania podczerwonego rozproszonego przez cząstki aerozolu (dymu), które dostały się do optycznej komory pomiarowej, do których normalnie nie ma dostępu światło zewnętrzne. Zasadniczą częścią czujki jest układ detekcyjny, w skład którego wchodzą elektroluminescencyjna dioda nadawcza oraz dioda odbiorcza. Diody są zamocowane w uchwycie w taki sposób, aby promieniowanie podczerwone emitowane przez diodę nadawczą nie docierało bezpośrednio do diody odbiorczej. Dopiero, gdy do wnętrza labiryntu czujki dostanie się dym, na skutek rozproszenia światła, fotodioda odbiorcza wykryje jego obecność i przy odpowiednim (ściśleokreślonym) poziomie zadymienia, sygnał o pożarze (po odpowiedniej obróbce przez procesor czujki) zostanie wysłany, do centrali sygnalizacji pożarowej. Czujka, dzięki cyfrowemu mechanizmowi samoregulacji, utrzymuje stałą czułość przy postępującym zabrudzeniu komory optycznej. Po przekroczeniu odpowiedniego progu autokorekcji wysyła do współpracującej centrali sygnał alarmu serwisowego, nie tracąc jednocześnie zdolności do wykrywania pożaru. Zastosowany mikroprocesor oraz odpowiednie oprogramowanie czujek gwarantują przeprowadzenie, z dużą szybkością, analizy zachodzących zjawisk w otoczeniu czujek i wyeliminowanie ewentualnych fałszywych alarmów.

Czujki mogą pracować (po wyborze z poziomu centrali odpowiedniego wariantu alarmowania dla danej strefy) w trybie interaktywnym, komunikując się pomiędzy sobą, mogą też przekazywać aktualnie mierzoną wartość analogową czynnika pożarowego. Czujki za pośrednictwem adaptera ACR-4001 wysyłają w linię dozorową, oprócz swojego adresu, kodu rodzaju, stanów dozorowania i alarmowania, dodatkowe informacje, takie jak: stan serwisowy, stany związane z uszkodzeniem układów wewnętrznych czujki, zadziałanie izolatora zwarć. Stan alarmowania czujka sygnalizuje czerwonymi rozbłyskami dwukolorowej diody świecącej; stany uszkodzenia, alarmu technicznego, zadziałanie izolatora zwarć – żółtymi rozbłyskami tej diody. Czujki DUR4047 mają regulowaną z poziomu centrali czułość według trzech progów: normalna, podwyższona lub obniżona. Taka możliwość pozwala na dowolne, indywidualne dostosowanie zdolności wykrywania czujek do konkretnych zastosowań i wymogów otoczenia. Kodowanie adres u czujki odbywa się automatycznie z centrali- kod adresowy zapisywany jest w jej nieulotnej pamięci. Komunikacja między centralą, a czujkami DUR4047 odbywasię za pośrednictwem adaptera radiowego ACR-4001. Czujka komunikuje się z adapterem protokołem radiowym z potwierdzeniem i możliwością zmiany kanału. Podczas pracy kontrolowane są zakłócenia radiowe i w przypadku ich wystąpienia zmieniany jest kanał radiowy, co umożliwia czujce dalszą niezakłóconą pracę. Instalowane są w nieadresowalnym gnieździe G-40 pozbawionym zacisków, dostarczanym wraz z czujką.

Czujki DUR-4047 spełniają wymagania normy PN-EN 54-7
