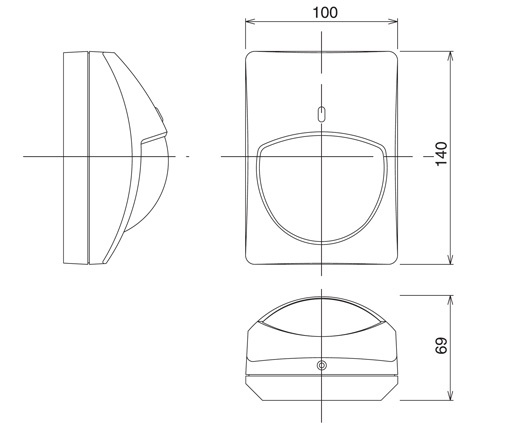

Opatentowana technologia logicznego quady "Quad Zone Logic"

Zwykłe czujki PIR wyposażone w podwójny piroelement tworzą dwie strefy detekcji z jednego elementu soczewki. Stąd niezwykle istotne dla skuteczności wykrywania człowieka są proporcje piroelementu oraz precyzja odwzorowania soczewki formującej strefy detekcji. Czujki firmy Optex tworzą pionowe strefy detekcji o znacznie większej ilości wiązek niż typowe rozwiązania kokurencji. Zastosowanie mnogich stref detekcji pozwala na uchwycenie całej sylwetki osoby oraz wykrywanie mniejszych zmian temperatury. Pozwala to uzyskać niezawodną detekcję człowieka w warunkach niskiego kontrastu promieniowania podczerwonego pomiędzy człowiekiem i otoczeniem.

Rys.1 Porównanie technologi Quad Zone Logic (po prawej) z standardowym podwójny piroelementem (po lewej) w czujce.

Rys.2 Charakterystyka działania detekcji Quad Zone Logic.

Quad Zone Logic

W celu poprawienia odporności na "fałszywe alarmy" generowane przez małe zwierzęta firma Optex opracowała technologię optycznego quadu "Quad Zone Logic". Technologia ta generuje jeszcze więcej stref detekcji, zwiększając tym ich zagęszczenie w polu widzenia czujki. Takie rozwiązania poprawia zdolność rozróżniania pomiędzy ludźmi i małymi zwierzętami, minimalizując ryzyko powstawania "fałszywych alarmów" powodowanych przez zwierzęta. Na przykład, w niewielkiej odległości od czujki, aby został wywołany alarm, wymagane jest naruszenie przez człowieka od 4 do 8 stref detekcji. W większych odległościach,w celu spowodowania alarmu człowiek musi naruszyć 2 lub więcej stref aby wywołać alarm. W każdym z tych przypadków małe zwierzęta mogą naruszyć co najwyżej jedną strefę.

Filtr światła białego "Double Conductive Shielding"

Czujki wyposażone w opatentowany filtr światła białego "Double Conductive Shieliding" posiadają zdolność filtracji fal światła widzialnego oraz fal elektromagnetycznych, zapewniając stabilne warunki pracy najbardziej wrażliwym na zakłócenia komponentom czujki.

Rys.2 Schemat filtra światła białego.

Rys.3 Charakterystyka porównawcza czułości do temperatury otoczenia.

Zaawansowana kompensacja temperatury

Przy temperaturach otoczenia zbliżonych do temperatury ciała człowieka, różnica temperatur pomiędzy temperaturą otoczenia i ciała człowieka jest minimalna. W takich warunkach detekcji intruza jest wyjątkowo trudna, a dla wielu czujek PCP wręcz niemożliwa. Problem ten eliminuje się stosując różnego rodzaju algorytmy kompensacji wpływu temperatury. Najbardziej popularna, o charakterystyce liniowej, powoduje destabilizację czujki w wyższych temperaturach, gdyż za bardzo zwiększa czułość czujki. Dlatego w profesjonalnych produktach stosuje się zaawansowaną kompensację temperatury o specjalnie opracowanej, nieliniowej charakterystyce zmian czułości. Zwiększa ona czułość urządzenia i osiąga wartość maksymalną dla zakresu temperatur pomiędzy 35ºC i 37ºC. Dalszy wzrost temperatury powoduje zmniejszenie czułości detektora ze względu na efekt inwersji, który ułatwia czujce wychwycenie intruza w wysokich temperaturach.

Szczelna soczewka

Układ optyczny czujki, w którego skład wchodzi soczewka i piroelement, jest starannie uszczelniona przez ukształtowanie obudowy oraz wypełnienie szczelin pianką uszczelniającą. Chroni to przed negatywnymi skutkami kurzu, dostawaniu się insektów do środka oraz stabilizuje warunki pracy prioelementu, zapewniając ograniczona wymianę powietrza wewnątrz czujki. Otwory i przepusty kablowe wyposażone są również w piankę uszczelniającą, co dodatkowo poprawia szczelność całej budowy.

Rys.4 Porównanie konstrukcji zwykłej soczewki z strukturą szczelnej optyki Optex.

Typowa soczewka płaska

Soczewka sferyczna OPTEX
