AWOZ-125P - puszka instalacyjna z bezpiecznikiem 0.375A
AWOZ-125P / AWOZ-125P1A - Przeciwpożarowa puszka instalacyjna rozgałęźna z 1 bezpiecznikiem
- napięcie: max. 125V AC
- bezpiecznik (TOPIK):
- 0,375A (AWOZ-125P)
- 1A (AWOZ-125P1A)
- ilość żył (wej./wyj.): 2 / 4
- przekrój przewodu: max. 2,5mm2
- średnica przewodu instalacyjnego: max. 10mm
- montaż: natynkowy
- klasa szczelności: IP20
- obudowa: blacha stalowa DC01, 1mm
- kolor czerwony (RAL 3001)
- zgodność z normami:
- krajowy certyfikat stałości właściwości użytkowych nr 063-UWB-0174
- krajowa Ocena Techniczna CNBOP-PIB-KOT-2019/0109-3704
- klasyfikacja odporności ogniowej: E30, E60, E90
- waga: 0,37kg (netto)
- wymiary: 154x30x80mm (szer./gł./wys.)
- gwarancja: 36 miesięcy
Pulsar AWOZ-125P lub AWOZ-125P1A to puszka instalacyjna przystosowana do łączenia urządzeń przeciwpożarowych w systemach instalacji kablowych wykonanych w klasie odporności ogniowej zgodnie z DIN 4102-12 w których wymagane jest zapewnienie ciągłości zasilania lub przesyłania sygnału w czasie pożaru. Konstrukcja puszki instalacyjnej została tak zaprojektowana aby zagwarantować mechaniczną zdolność do utrzymania tras kablowych w stanie w którym gwarantowane jest ciągłe przesyłanie energii elektrycznej i sygnałów teletechnicznych w strefie pożaru. Puszka instalacyjna może znaleźć zastosowanie w zasilaniu urządzeń ochrony przeciwpożarowej tj. wentylatory oraz klapy oddymiające, centrale SSP, systemy DSO, itp. Posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik.
Cechy puszek PPOŻ Pulsar
Obudowa metalowa
Zaciski do zamontowania przewodów
Kostki elektryczne
Bolce do uziemiania
Kolor czerowny RAL 3001
Puszki PPOŻ Pulsar czy standardowe puszki instalacyjne. Jak zachowają się w warunkach pożaru?
Różnica między standardowymi puszkami instalacyjnymi, a puszkami PPOŻ jest taka, że puszki przeciwpożarowe posiadają wysoką odporność na ogień. Co potwierdzone jest odpowiednimi dokumentami:
- Krajowym certyfikatem stałości właściwości użytkowych
- Krajowej ocenie technicznej
- Krajowej deklaracji właściwości użytkowych

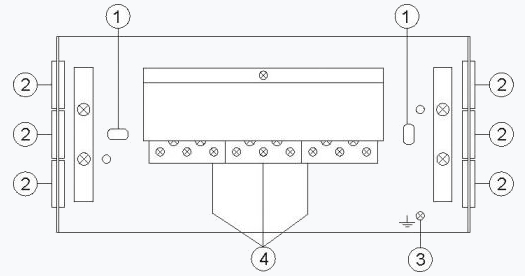

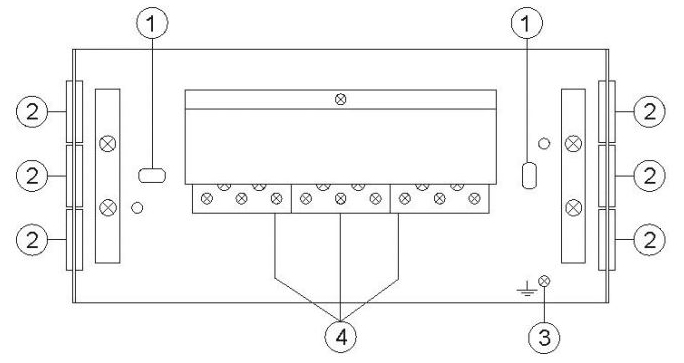

Elementy puszki instalacyjnej
- 1 Otwory montażowe do zamontowania do podłoża
- 2 Przepusty kablowe
- 3 Zacisk ochronny PE
- 4 Gniazda łączeniowe
Zalecenia do montażu puszki
Puszki instalacyjne przeciwpożarowe należy mocować bezpośrednio do podłoża betonowego klasy min. B20 lub kamienia naturalnego. Dopuszczone do stosowania są inne materiały budowlane posiadające odpowiednią wytrzymałość i atest nośności ogniowej równej co najmniej klasie R90. Puszki instalacyjne przeciwpożarowe należy mocować do stropu lub ściany za pomocą dwóch kołków stalowych o odpowiedniej odporności ogniowej. Kable należy mocować przy pomocy uchwytów w odstępach 600 mm. Odstęp mocowania kabli (uchwytów) od krawędzi puszki max. 100 mm. Należy przy tym zwrócić uwagę na następujące warunki graniczne:
- Tuleje i kołki rozporowe powinny by wpuszczone w beton minimum 30 mm.
- Siła naciągu na kołek nie powinna przekraczać 500 N.
- Alternatywnie mogą być stosowane kołki, których przydatność pod względem bezpieczeństwa przeciwpożarowego została udokumentowana.
- Powinno być zagwarantowane, że zespoły kablowe zawierające puszki instalacyjne przeciwpożarowe nie będą naruszone w swej klasie zachowania funkcjonalności przez spadające elementy budowlane.
Przewody instalacyjne należy przeprowadzić przez przeznaczone do tego przepusty izolacyjne a następnie przymocować uchwytami kablowymi umieszczonymi wewnątrz obudowy.
Schemat połączeń

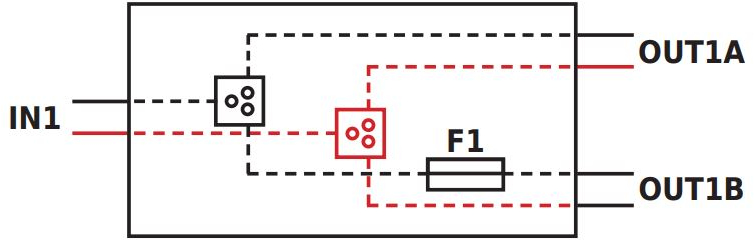

- dla puszki AWOZ-125P

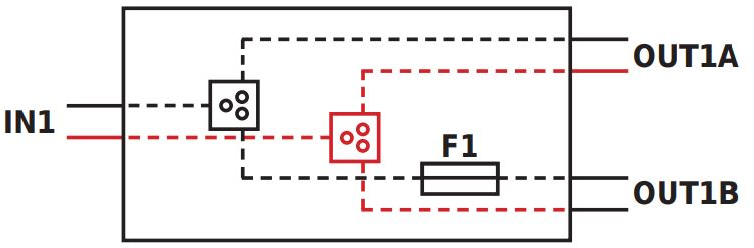

- dla puszki AWOZ-125P1A

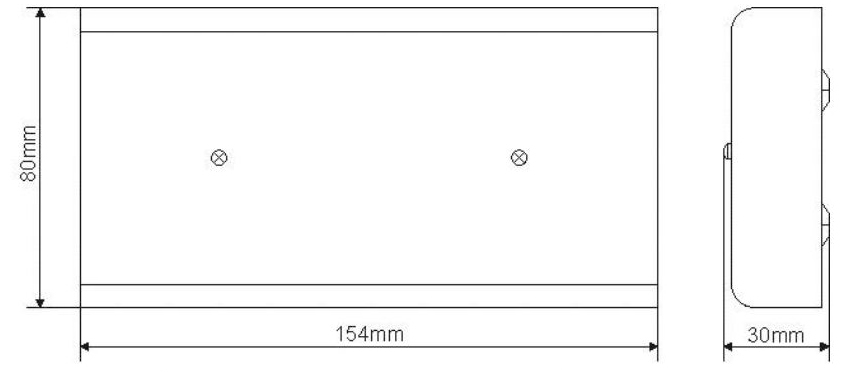

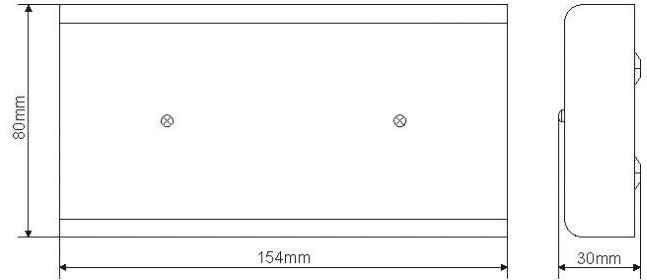

Wymiary
