ZLX24SA - centrala
Centrala sterująca ZLX 24 SA
- stosowana do siłowników 24V
- maksymalna całkowita moc siłowników: 260W
- funkcja stop
- wirtualny encoder
- możliwość instalacji obudowy na szynie DIN
- kompatybilność wsteczna
- wyjście 24V do zasilania akcesoriów
- regulacja otwarcia częściowego
- współpraca: siłowniki skrzydłowe 24V
Nowe, uniwersalne centrale sterujące przeznaczone są do współpracy z dowolnymi siłownikami skrzydłowymi CAME 24V. Centrale serii ZLX24 to najlepszy przykład zupełnie nowego podejścia do tworzenia produktów w CAME. Nowa centrala oferuje bardzo wysoką funkcjonalność użytkową połączoną z łatwością montażu, podłączenia i konfiguracji, przy jednoczesnym zachowaniu kompatybilności wstecznej z obecnymi napędami.
Wielofunkcyjna centrala sterująca ZLX24SA, zasilana napięciem 230V AC, do bram dwuskrzydłowych 24V, z wyświetlaczem grafi cznym do programowania i wyświetlania komunikatów, autodiagnostyką urządzeń zabezpieczających, Adaptive Speed & Torque Technology, magistralą BUS CXN, 4 wejściami bezpieczeństwa i pamięcią do 1000 użytkowników.

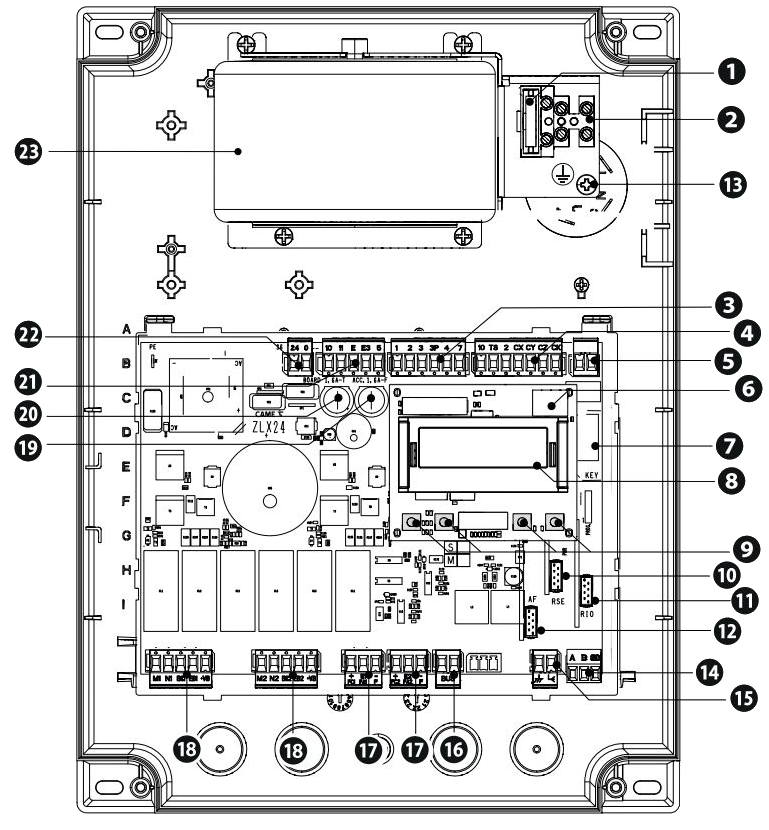

Opis płytki elektroniki
- Bezpiecznik sieciowy
- Zaciski do podłączenia zasilania
- Tabliczka zaciskowa do podłączenia urządzeń sterowniczych
- Tabliczka zaciskowa do podłączenia urządzeń zabezpieczających
- Tabliczka zaciskowa do wyjścia B1-B2
- Gniazdo karty Memory Roll
- Gniazdo KLUCZA CAME
- Wyświetlacz
- Przyciski do programowania
- Gniazdo karty RSE
- Gniazdo karty RIO CONN
- 2 Gniazdo wpinanej karty częstotliwości radiowych (AF)
- 3 Centrum gwiazdy uziemienia
- Zaciski do podłączenia CRP
- Zaciski do podłączenia anteny
- Listwa zaciskowa do akcesoriów magistrali
- Listwa zaciskowa do podłączenia mikrowyłączników krańcowych (styk NC)
- Zaciski do podłączenia motoreduktora z enkoderem lub z wyłącznikiem spowalniania i elektrozamka
- Bezpiecznik akcesoriów
- Bezpiecznik płyty elektroniczne
- Listwa zaciskowa do podłączenia urządzeń sygnalizacyjnych
- Zaciski do zasilania płyty elektroniczne
- Transformator
Adaptacyjna technologia prędkości i siły
Centrala ZLX24 stale kontroluje przyspieszanie, zwalnianie i pobór prądu, aby utrzymać siłę i prędkość zawsze na zadanym poziomie i w każdych warunkach pogodowych.
Uniwersalność
Centrala wspópracuje ze wszystkimi siłownikami CAME na 24V. Będzie odpowiednia zarówno dla siłowników liniowych AXI, ATS, ATI, AXO jak również do napędów z łamanym ramieniem serii Fast czy FERNI
Wirtualny Encoder
Dzięki zaawansowanym rozwiązaniom ZLX24 daje możliwości elektronicznego zarządzania momentem obrotowym i wykrywaniem przeszkód również dla siłowników starszej generacji (bez enkodera).
Kompatybilność wsteczna
Rozstaw otworów montażowych, identyczny jak w poprzednich centralach CAME, pozwala na wygodną zamianę na nową centralę ZLX24 bez wiercenia nowych otworów.
Różnorodność podłączeń
Centrale ZLX24 obsługują osprzęt z akcesoriami standardowymi (sterowanie i zabezpieczenia na stykach NO/NC), technologię 2-żyłową CXB BUS oraz bezprzewodową RIO SYSTEM. Technologia CXN BUS umożliwia również uzyskanie informacji zwrotnej z każdego akcesoriu"
Komfort pracy
W centralach ZLX24 zastosowano szereg przemyślanych rozwiązań mających na celu ułatwienie pracy instalatora m.in.:
- wygodna uchylana /wyjmowana płyta główna
- miejsce na osprzęt dodatkowy bezpośrednio za płytą
- możliwość instalacji obudowy na szynie DIN
- przetłoczenia do prowadzenia okablowania pod obudową

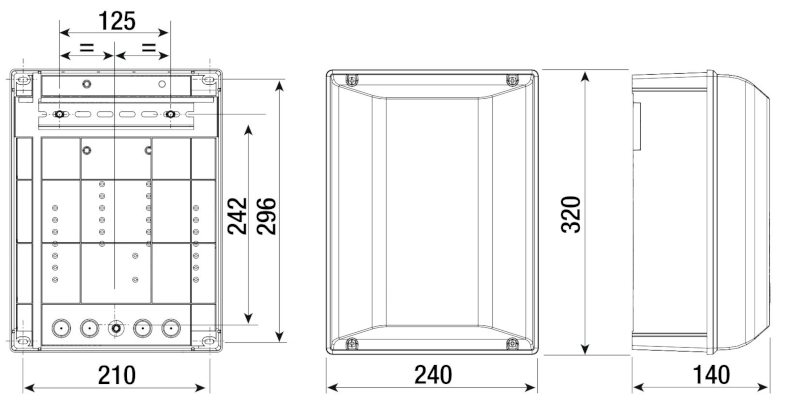

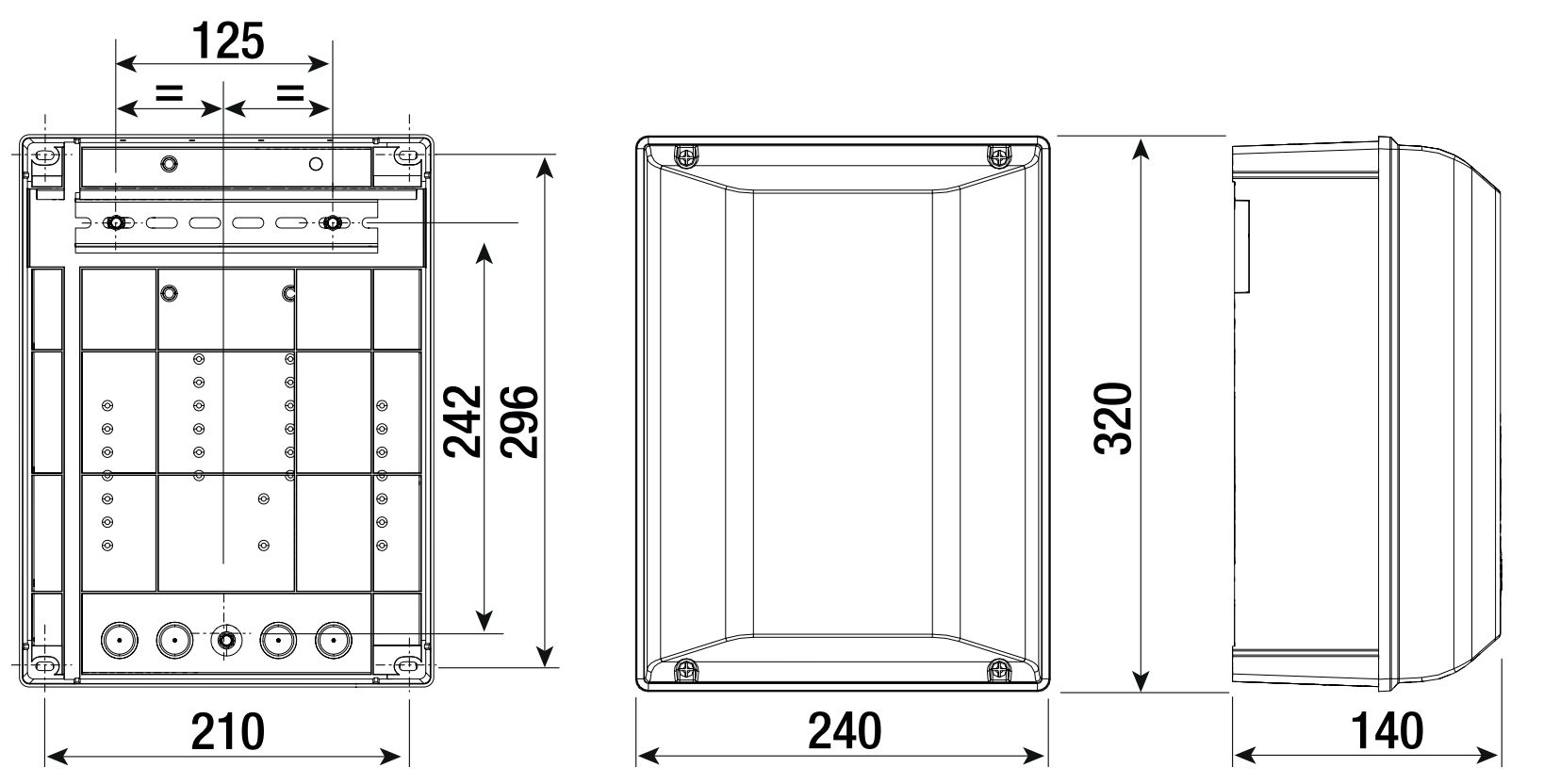

Wymiary
