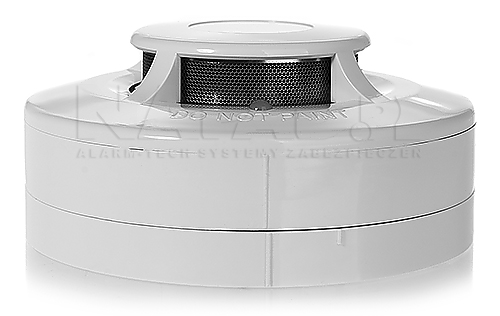

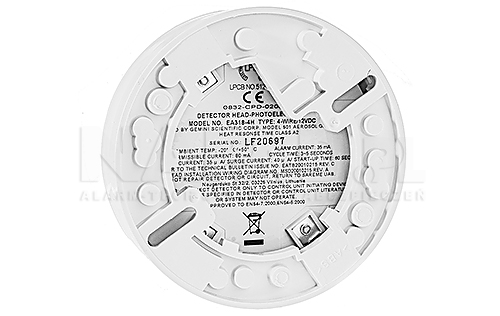

Czujnik dymu NB3384

Kod produktu: 1484

Kod GTIN: 5903183414846

Czujnik dymu NB3384

fotoelektryczny detektor dymu
wyjście: N.O, N.C
LED do testowania
instalacja: 4-przewodowa
montaż: sufitowy
wymiary: Ø100x45mm

zasilanie: 12V DC
prąd dozorowania: 320 µA
prąd alarmowania: 35mA
temperatura pracy: -10°C ~ +55°C
wilgotność: <95% przy 40°C

obserwuj

Czujnik dymu NB3384

Kod produktu: 1484

Kod GTIN: 5903183414846

121,89 zł

99,10 zł netto

Ilość

szt.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Uwaga: Zmiana stanu przekaźnika na "normalnie zamknięty" (NC) wiąże się z utratą gwarancji.

Optyczna czujka dymu NB3384 jest przeznaczona do wykrywania widzialnego dymu, powstającego w bezpłomieniowym początkowym stadium pożaru, wtedy, gdy materiał zaczyna się tlić, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnego wzrostu temperatury. Czujka przeznaczona jest do instalowania w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, kurz i skraplanie pary wodne. Czujka jest przewidziane do pracy na liniach dozorowych dowolnej centrali sygnalizacji włamaniowej.

Zasada działania

Czujka NB3384 jest czujką optyczną typu rozproszeniowego. Działa na zasadzie pomiaru promieniowania podczerwonego, rozproszonego przez cząstki dymu w komorze pomiarowej, niedostępnej dla światła zewnętrznego. Znajdujący się w komorze pomiarowej odbiornik promieniowania - fotodioda, nie odbiera promieniowania podczerwonego, emitowanego przez nadajnik – diodę elektroluminescencyjną, póki do komory nie wnikną cząstki dymu rozpraszające to promieniowanie, kierując je na odbiornik. Po przekroczeniu określonej wartości progowej, układ elektroniczny czujki włącza sygnalizację optyczną w czujce oraz powoduje przełączenie zstyku wyjściowego przekaźnika alarmowego. Włączenie zestyku w linii dozorowej centrali sygnalizacji włamaniowej wymaga zastosowania odpowiednich rezystorów właściwych dla danej centrali. Przekaźnik w czujce w stanie dozorowania może pracować w trybach NO lub NC. Czujka po każdorazowym zadziałaniu wymaga restartu czyli zdjęcia i ponownego podania napięcia zasilania.

Instalacja

Czujki można instalować we wszystkich pomieszczeniach zagrożonych pożarem. Powierzchnia chroniona przez pojedynczą czujkę, zależna od wysokości jej instalowania, wynosi od 60m² do 80m². Należy je instalować na suficie, na środku pomieszczenia a jeżeli nie jest to możliwe, należy zapewnić min. 20 cm wolnej przestrzeni od ścian i przedmiotów, mogących utrudnić swobodny przepływ powietrza. Czujki nie powinny być instalowane w pobliżu wentylatorów, urządzeń klimatyzacyjnych, grzejników, kuchenek, w miejscach powstawania i skraplania pary wodnej.

Aby zmienić ustawienia wyjścia czujnika z NO na NC należy odkręcić 2 wkręty od spodu obudowy i zdjąć górna cześć. Obok przekaźnika znajduje się jumper którym należy ustawić wykorzystywane styki przekaźnika NC lub NO.
Czujka może znajdować się w następujących stanach:

dozorowania – rozbłyski diody(kolor zielony) co ok. 5s potwierdzają jej poprawną pracę
alarmowania – światło ciągłe czerwone
uszkodzenia – brak rozbłysku diody
