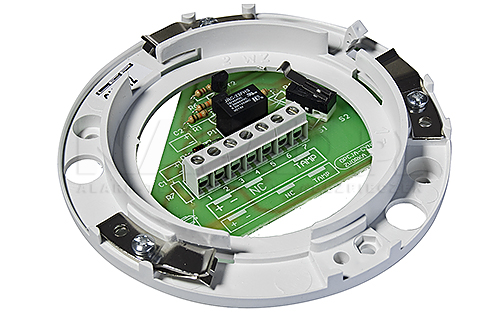

GNW12 - gniazdo do czujki OSD23
Gniazdo do systemów alarmowych LEP GNW 12
- zastosowanie: montaż i podłączenie czujki do systemu SSWiN
- współpraca: czujki OSD23
- napięcie zasilania: 10~18V DC
- prąd dozorowania (z czujką OSD23):
- gniazdo NC: 12,5mA
- gniazdo NO: 0,1mA
- rozstaw otworów montażowych: 90mm
- prąd alarmowania (z czujką OSD23):
- gniazdo NC: 8,5mA
- gniazdo NO 20,5mA
- temperatura pracy: -25ºC ~ +55ºC
- wymiary: Ø102×21mm (śr./wys.)
- waga: 67g
- gwarancja: 24 miesiące
Gniazdo GNW12 służy do podłączenia czujki OSD23 do typowego systemu alarmowego, pracującego przy napięciu zasilającym w linii dozorowej 12V. Oprócz zasilania czujki, gniazdo GNW12 umożliwia podłączenie izolowanej galwanicznie linii alarmowej, linii sabotażowej oraz pozwala na łatwe odłączenie czujki z miejsca zainstalowania dla celów serwisowych (czyszczenie).
Alarm
Trzy styki przekaźnika, rysunek na laminacie gniazda pokazuje stan styków przekaźnika przy braku zasilania cewki przekaźnika (kotwica zwolniona). Od strony lutowniczej obwodu elektronicznego gniazda jest dostępny przełącznik NC-NO, zrealizowany za pomocą kropli cyny. Do przełączenia potrzebna jest lutownica. Cynowa zworka w pozycji NC - kotwica przekaźnika przyciągnięta przy zasilaniu i brak alarmu (stan dozorowania) - zwarte styki 3 i . W stanie alarmowania kotwica jest zwalniania - zwarte styki 4 i 5. Cynowa zworka w pozycji NO - kotwica przekaźnika zwolniona przy zasilaniu i braku alarmu (stan dozorowania) - zwarte styki 4 i 5. W stanie alarmowania kotwica jest przyciągana - zwarte styki 3 i 4.
Izolowane styki mikro wyłącznika sabotażowego - normalnie zwarte NC przy zamontowanej czujce.
Rys.1 Schemat podłączenia gniazd NC oraz NO.
Rys.2 Schemat budowy gniazda.
Budowa
Gniazdo GNW12 zbudowane jest jako pojedynczy moduł elektroniczny osadzony w obudowie z tworzywa sztucznego przystosowanej do montażu na suficie za pomocą np. kołków rozporowych w rozstawie 90mm. Urządzenie wyposażone jest w złącza umożliwiające podłączenie czujki OSD23/03 oraz złącza śrubowe stanowiące listwę zaciskową linii dozorowej. Styki przekaźnika alarmowego (3,4,5) i mikroprzełącznika sabotażowego TAMPER (6,7) są odizolowane od części elektronicznej modułu. Obudowa posiada (zrealizowaną w postaci plastikowego zatrzasku) mechaniczną blokadę uniemożliwiającą wymontowanie czujki LEP OSD23 z gniazda bez użycia klucza. rezygnacja z blokady polega na wyłamaniu plastikowego zatrzasku przed wkręceniem czujki.
