CP2533NR-040 - Panel wideo-domofonowy
- panel pionowy z czytnikiem RFID i listą lokatorów
- stosowany w jednowejściowych klatkach budynków
- optyczny zamek szyfrowy z podświetleniem (światło białe)
- możliwość podłączenia dużej liczby abonentów (maks. 255)
- brak możliwości podsłuchania cudzych rozmów
- rozbudowana, indywidualna konfiguracja ustawień
- możliwość zamontowania modułu kamery KAM-3-1
- indywidualne dla każdego mieszkania nastawy tonu, długości i głośności wywołania
- różne tryby numeracji lokali
- współpraca z słuchawkami cyfrowymi: Laskomex, Elfon, Urmet
- montaż: podtynkowy lub natynkowy (wymagana osłona!)
- materiał: stal nierdzewna (obudowa wandaloodporna, IP44)
- kolor: srebrny (INOX)
- zasilanie: DC 12V (z elektroniki EC-2502x)

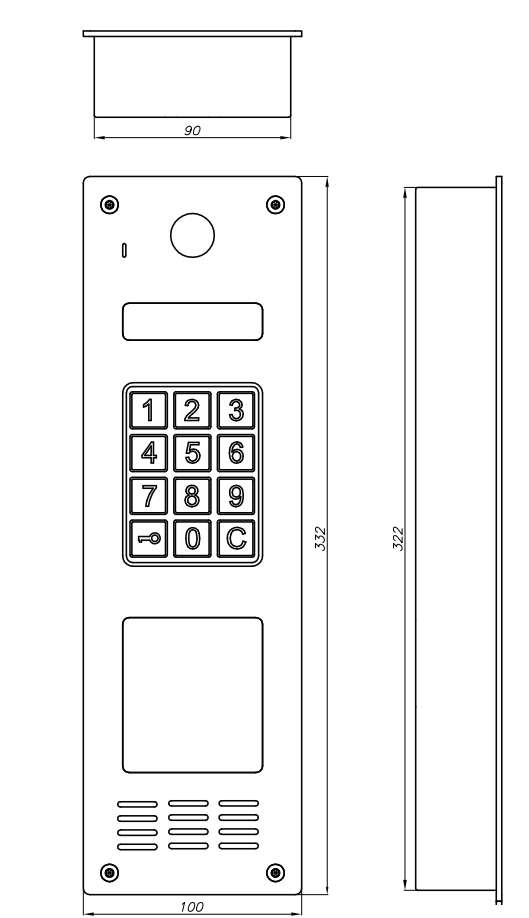

- wymiary: 100x39.5x332mm (szer./dł./wys.)
- gwarancja: 24 miesiące
Panel CP-2533NR-040 INOX należy do grupy domofonów cyfrowych CD-2502, przeznaczonych do bloków mieszkalnych z jednowejściowymi klatkami schodowymi. Panel bramowy sygnowany logiem Laskomex stanowi idealne rozwiązanie umożliwiające niezawodną oraz nowoczesną pracę w kontroli wstępu. Stacja bramowa z czytnikiem RFID i listą lokatorów doskonale sprawdza się w blokach, kamienicach firmach i wszędzie tam wymagane jest podłączenie dużej liczby użytkowników. Panel zewnętrzny powinien być zamontowany w odległości nie większej niż 30 m od centrali (kasety elektroniki). Z kolei odległość unifonu (monitoru) od kasety elektroniki nie powinna przekroczyć 150m dla średnicy przewodu 0.5mm.
System domofonowy CD2502
System domofonowy CD2502 został zaprojektowany do budownictwa wielorodzinnego, głównie do bloków mieszkalnych i kamienic, w których znajdują się klatki schodowe z jednym wejściem. Domofon może pracować w układzie z jednym wejściem głównym (np. furtka w ogrodzeniu) i maksymalnie 64 wejściami podrzędnymi (np. klatki schodowe). Domofon obsługuje od 1 do 255 unifonów lub monitorów w każdej klatce.
System CD2502 dostępny jest w wersji audio i wideo, możliwa jest też konfiguracja mieszana, gdzie część mieszkańców korzysta z unifonów, pozostali z monitorów. Konstrukcja większości paneli zewnętrznych pozwala na montaż modułu kamery i przystosowanie instalacji domofonowej do współpracy z monitorami.
Optyczny zamek szyfrowy
Klawiatura panela CP-2533NR-040 nie posiada jakichkolwiek styków mechanicznych, które zostały zastąpione przez unikalny system identyfikacji wybranego numeru z matrycą wiązek podczerwieni. Przyłożenie palca do klawiatury powoduje przesłonięcie dwóch wiązek krzyżujących się w środku pola oznaczonego cyfrą, co z kolei jest jednoznacznie interpretowane przez układ dekodera jako wybranie znaku z klawiatury.
Dodatkowo klawiatura panela domofonowego Laskomex pracuje jako zamek szyfrowy, w wyniku czego mieszkańcy mogą pokonywać wejście bez użycia klucza. Każdy numer lokalu ma wstępnie przypisany kod zamka szyfrowego przekazywany lokatorowi przez instalatora. Kod ten może być w miarę potrzeby zmieniany przez lokatora lub instalatora.
Obsługa transponderów RFID
Panel domofonowy CP-2533NR-040 INOX firmy Laskomex został wyposażony w czytnik elektroniczny kluczy RFID. Użytkownicy technologii RFID zyskują wygodny w użyciu, niewielki klucz elektroniczny, który nie wymaga zasilania z baterii, a tym samym ich okresowej wymiany, w pełni bezpieczny i tak prosty w użyciu, że bez problemu mogą z niego korzystać małe dzieci i osoby w podeszłym wieku. Ten sam klucz RFID można stosować w dowolnej ilości czytników opartych o tą technologię. Klucz może być w dowolnym momencie rejestrowany bądź usuwany z pamięci czytnika, co stanowi olbrzymią przewagę nad systemami opartymi o klucze mechaniczne. Czytnik kluczy RFID w panelu zewnętrznym został umieszczony w obrębie klawiatury domofonu. Czytnik obsługuje karty pasywne, kompatybilne ze standardem UNIQUE, pracujące w zakresie częstotliwości 100-150KHz.
Brak możliwości podsłuchiwania cudzych rozmów
System cyfrowy współpracuje z unifonami wyposażonymi w dekodery umożliwiające zaprogramowanie numeru lokalu, w którym pracują. Po wybraniu numeru z klawiatury centrala łączy rozmowę tylko z tym unifonem, w którym zaprogramowany numer odpowiada numerowi wybranemu z klawiatury. W związku z tym zawsze dzwoni tylko jeden z unifonów. Programowanie więcej niż jednego unifonu na ten sam numer nie jest wskazane, ponieważ może wywołać zakłócenia w pracy domofonu.
Konfiguracje pracy systemu
System podstawowy
W podstawowej wersji domofon obsługuje jedną klatkę schodową lub budynek z jednym wejściem. System składa się z kasety elektroniki EC-2502 pracującej w trybie U, panela zewnętrznego, zasilacza oraz od 1 do 255 unifonów Panel zewnętrzny powinien być zamontowany w odległości nie większej niż 30 m od centrali. System podstawowy znajduje zastosowanie w klatkach bloków mieszkalnych, kamienic, firm itp., do których prowadzi tylko jedno wejście.
System z hierarchią wejść
W systemie z hierarchią wejść wyróżnione są dwa typy wejść: wejście główne i wejścia podrzędne. System CP2533NR-040 może obsłużyć jedno wejście główne i maksymalnie 64 wejścia podrzędne. Z wejścia głównego można połączyć się z każdym lokalem w dowolnym budynku lub klatce schodowej. Korzystając z paneli przy wejściu do klatki schodowej (wejście podrzędne) można nawiązać połączenie tylko z lokalami znajdującymi się w tej klatce. Z domofonów przy wejściach podrzędnych można korzystać niezależnie.
Dobór przewodów dla domofonu z audio
Odcinek panel zewnętrzny - kaseta elektroniki nie powinna przekroczyć 30m. Należy stosować przewód parowany o średnicy minimum 0.5mm. Minimalna liczba żył domofonu dla odległości między panelem zewnętrznym a kasetą elektroniki równej 15m wynosi 16 dla domofonu bez sterowania napędem bramy wjazdowej oraz 18 ze sterowaniem bramą. W przypadku zwiększenia odległości między panelem zewnętrznym a kasetą elektroniki do 30m należy zwiększyć liczbę żył. Liczbę żył można ograniczyć, jeżeli w domofonie nie jest wykorzystywany przycisk otwierania drzwi i lista lokatorów. Do łączenia kasety elektroniki z panelem zewnętrznym należy stosować przewód parowany (skrętkę). Do układania w ziemi należy stosować przewód z zabezpieczeniem przeciwwilgociowym. Zalecane jest stosowanie przewodów YTDY, YTKSY, UTP, LAN T11 lub podobnych.
Dobór przewodów dla domofonu z wideo
Odcinek panel zewnętrzny - kaseta elektroniki nie powinien przekroczyć 30m. Należy stosować przewód parowany o średnicy minimum 0,5 mm i impedancji 100, 124 lub 136 Ω. Minimalna liczba żył domofonu dla odległości między panelem zewnętrznym a kasetą elektroniki równej 15m wynosi 18 dla domofonu bez sterowania napędem bramy wjazdowej oraz 20 ze sterowaniem bramą. W przypadku zwiększenia odległości między panelem zewnętrznym a kasetą elektroniki do 30m należy zwiększyć liczbę żył. Liczbę żył można ograniczyć, jeżeli w domofonie nie jest wykorzystywany przycisk otwierania drzwi i lista lokatorów. Do łączenia kasety elektroniki z panelem zewnętrznym należy stosować przewód parowany (skrętkę). Do układania w ziemi należy stosować przewód z zabezpieczeniem przeciwwilgociowym. Zalecane jest stosowanie przewodów YTDY, YTKSY, UTP, LAN T11 lub podobnych.
Wandaloodporna konstrukcja
Stal nierdzewna (INOX), z której wykonany jest cyfrowy panel domofonowy CP2533NR-040 cechuje się bardzo dużą wytrzymałością na uszkodzenia mechaniczne (wandaloodporny) i dużą odpornością na wpływ szkodliwych warunków atmosferycznych.
Dodatkowe rozwiązania
Panel przeznaczony został standardowo do domofonu w wersji audio, istnieje jednak możliwość montażu modułu kamery KAM-3-1 i wykorzystanie go w wersji wideo. Panel montowany jest podtynkowo, montaż natynkowy możliwy po zastosowaniu obudowy natynkowej DAX3-1, DAX3-2V. Specjalnie zaprojektowane do tego modelu panel informacyjny NP-2531 umożliwia umieszczenie listy lokatorów lub instrukcji obsługi domofonu.
