CP3103TP - Cyfrowy panel wideo-domofonowy
- panel poziomy z czytnikiem kluczy iButton (Dallas) lub RFID
- stosowany do obiektów wielowejściowych i dla dużych odległości między panelem a kasetą elektroniki
- optyczny zamek szyfrowy z podświetleniem (światło białe)
- możliwość podłączenia dużej liczby abonentów (maks. 255)
- brak możliwości podsłuchania cudzych rozmów
- rozbudowana, indywidualna konfiguracja ustawień
- możliwość zamontowania modułu kamery KAM-3P-1
- indywidualne dla każdego mieszkania nastawy tonu, długości i głośności wywołania
- różne tryby numeracji lokali
- współpraca z słuchawkami cyfrowymi: Laskomex, Elfon, Urmet
- montaż: podtynkowy lub natynkowy (wymagana osłona!)
- materiał: blacha cynkowana (obudowa wandaloodporna, IP44)
- dostępne kolory: czarny lub srebrny
- zasilanie: DC 13.5V

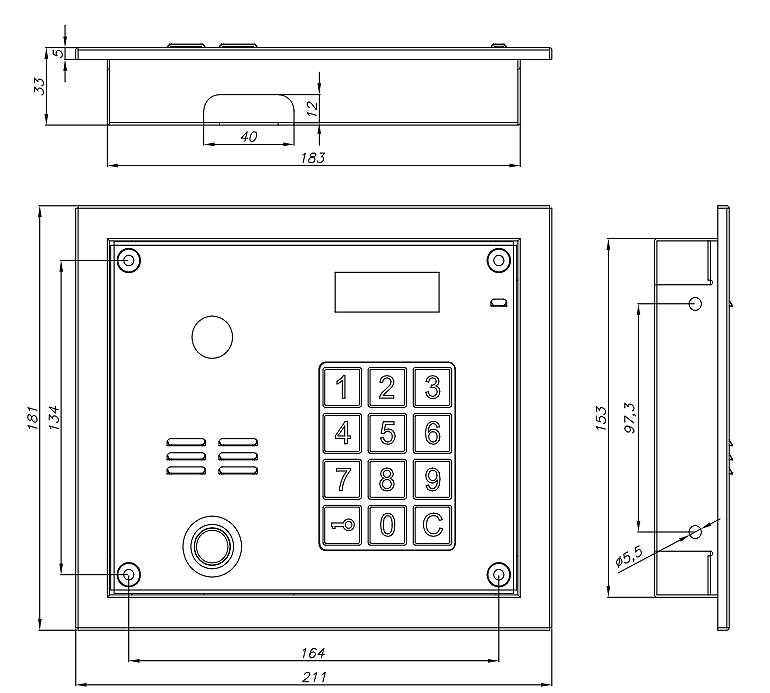

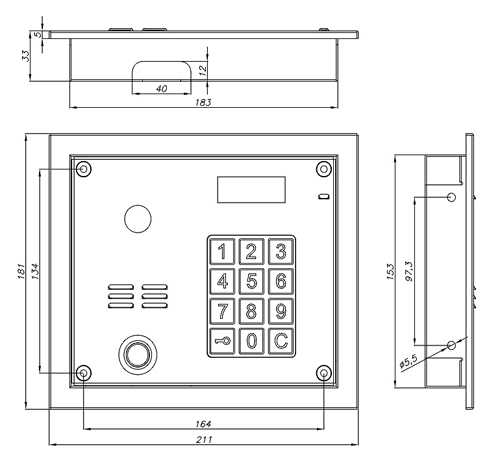

- wymiary: 211x33x181mm (szer./dł./wys.)
- gwarancja: 24 miesiące
Panele CP3103TP / CP3103R należą do grupy domofonów cyfrowych CD-3100, przeznaczonych do obiektów budownictwa wielorodzinnego w sytemach wielowejściowych. Panel bramowy sygnowany logiem Laskomex stanowi idealne rozwiązanie umożliwiające niezawodną oraz nowoczesną pracę w kontroli wstępu. Stacja bramowa z czytnikiem kluczy iButton lub RFID doskonale sprawdza się w blokach, kamienicach firmach i wszędzie tam wymagane jest podłączenie dużej liczby użytkowników. Panel zewnętrzny powinien być zamontowany w odległości nie większej niż 50 m od centrali (kasety elektroniki). Z kolei odległość unifonu (monitoru) od kasety elektroniki nie powinna przekroczyć 150m dla średnicy przewodu 0.5mm.
System domofonowy CD-3100
Domofon CD3100 został zaprojektowany do dużych obiektów mieszkalnych, do których prowadzi więcej niż jedno wejście. Najczęściej stosuje się do obsługi wejść na teren ogrodzonych osiedli domów jednorodzinnych lub wielorodzinnych oraz budynków z klatkami schodowymi, do których prowadzi więcej niż jedno wejście (np. budynki z dodatkowym wejściem z podziemnego garażu). W domofonie CD3100 dopuszczalne odległości między panelem zewnętrznym wynosi 150 m. przy zachowaniu odpowiednich przekrojów przewodu i zasilaniu panela zewnętrznego z lokalnego zasilacza. Domofon CD-3100 może obsłużyć od jednego do nawet czterech wejść głównych (np. wejść na teren ogrodzonej nieruchomości), gdy zastosowana zostanie specjalna wersja kasety elektroniki oraz do 64 klatek schodowych. Do każdej klatki z nich może prowadzić jedno, dwa lub trzy wejścia. Domofon w każdej klatce obsługuje od 1 do 255 mieszkań.
Optyczny zamek szyfrowy
Klawiatura panela CP3103TP / CP3103R nie posiada jakichkolwiek styków mechanicznych, które zostały zastąpione przez unikalny system identyfikacji wybranego numeru z matrycą wiązek podczerwieni. Przyłożenie palca do klawiatury powoduje przesłonięcie dwóch wiązek krzyżujących się w środku pola oznaczonego cyfrą, co z kolei jest jednoznacznie interpretowane przez układ dekodera jako wybranie znaku z klawiatury.
Dodatkowo klawiatura panela domofonowego Laskomex pracuje jako zamek szyfrowy, w wyniku czego mieszkańcy mogą pokonywać wejście bez użycia klucza. Każdy numer lokalu ma wstępnie przypisany kod zamka szyfrowego przekazywany lokatorowi przez instalatora. Kod ten może być w miarę potrzeby zmieniany przez lokatora lub instalatora.
Panel domofonowy CP3103TP firmy Laskomex został wyposażony w czytnik elektroniczny kluczy dotykowych iButton (dawniej Dallas). Są to klucze, w których zapisany jest unikalny numer, odczytywany w chwili przyłożenia klucza do czytnika. Odczytany numer jest następnie porównywany z numerami kluczy zapisanymi w pamięci domofonu i jeśli się w niej znajduje, to zostaje zwolniona blokada wejścia. Klucz jest bardzo wygody w użyciu.
Aby zwolnić blokadę wejścia wystarczy przyłożyć klucz do czytnika w panelu zewnętrznym domofonu. Ponadto klucz jest dużo mniejszy i lżejszy niż tradycyjne klucze mechaniczne. Jest to rozwiązanie bardzo wygodne dla dzieci i osób starszych, którym korzystanie z funkcji zamka szyfrowego lub tradycyjnego klucza może sprawiać trudności.

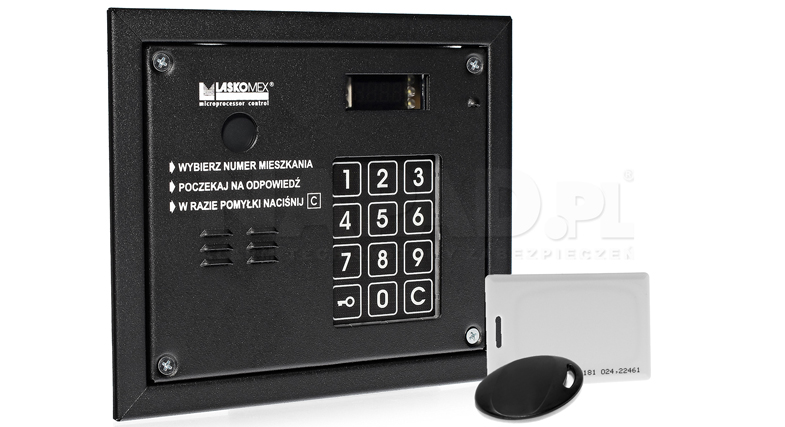

Panel domofonowy CP3103R INOX firmy Laskomex został wyposażony w czytnik elektroniczny kluczy RFID. Użytkownicy technologii RFID zyskują wygodny w użyciu, niewielki klucz elektroniczny, który nie wymaga zasilania z baterii, a tym samym ich okresowej wymiany, w pełni bezpieczny i tak prosty w użyciu, że bez problemu mogą z niego korzystać małe dzieci i osoby w podeszłym wieku. Ten sam klucz RFID można stosować w dowolnej ilości czytników opartych o tą technologię.
Klucz może być w dowolnym momencie rejestrowany bądź usuwany z pamięci czytnika, co stanowi olbrzymią przewagę nad systemami opartymi o klucze mechaniczne. Czytnik kluczy RFID w panelu zewnętrznym został umieszczony w obrębie klawiatury domofonu. Czytnik obsługuje karty pasywne, kompatybilne ze standardem UNIQUE, pracujące w zakresie częstotliwości 100-150KHz.
Brak możliwości podsłuchiwania cudzych rozmów
System cyfrowy współpracuje z unifonami wyposażonymi w dekodery umożliwiające zaprogramowanie numeru lokalu, w którym pracują. Po wybraniu numeru z klawiatury centrala łączy rozmowę tylko z tym unifonem, w którym zaprogramowany numer odpowiada numerowi wybranemu z klawiatury. W związku z tym zawsze dzwoni tylko jeden z unifonów. Programowanie więcej niż jednego unifonu na ten sam numer nie jest wskazane, ponieważ może wywołać zakłócenia w pracy domofonu.
Konfiguracje pracy systemu
System podstawowy
W podstawowej wersji domofon obsługuje jedną klatkę schodową lub budynek z jednym, dwoma lub trzema wejściami. Przy każdym wejściu zamontowane są panele
zewnętrzne. Rozmowę z mieszkańcami danej klatki lub budynku można prowadzić korzystając z dowolnego panela zewnętrznego. W danej chwili można korzystać tylko z jednego panela, w czasie rozmowy na wyświetlaczach w pozostałych panelach wyświetlany jest komunikat [ZAJ]. W wersji wideo dodatkowo lokatorzy mogą obserwować na monitorze swojego rozmówcę.
System z hierarchią wejść
W systemie z hierarchią wejść wyróżnione są dwa typy wejść: wejścia główne i wejścia podrzędne. CP3103TP / CP3103R może obsłużyć od jednego do czterech wejść głównych oraz do 64 klatek schodowych (budynków) z wejściami podrzędnymi. Do każdej klatki (budynku) może prowadzić od jednego do trzech wejść podrzędnych. W praktyce maksymalna liczba wejść podrzędnych (obsługiwanych przez kasetę elektroniki EC-3100/U) zależna jest od sposobu połączenia systemu - długości przewodów i jego przekroju, oraz konfiguracji. Rezystancja przewodów linii L+/L- między skrajnymi kasetami nie może przekroczyć 10W. Korzystając z paneli przy wejściach głównych można połączyć się z każdym lokalem w dowolnym budynku lub klatce schodowej. Korzystając z paneli przy wejściach podrzędnych można nawiązać połączenie tylko z lokalami znajdującymi się w klatce lub budynku, do którego prowadzi to wejście
Dobór przewodów dla domofonu z audio
Odcinek panel zewnętrzny - kaseta elektroniki wykonać przewodem parowanym o średnicy minimum 0,5 mm i liczbie żył nie mniejszej niż 16. Jeżeli domofon będzie sterował napędem bramy wjazdowej należy zarezerwować dodatkowo 2 żyły. Można stosować przewody YTKSY, UTP, LAN T11. W wersji audio połączenie między kasetą elektroniki a unifonami wykonać dowolnym przewodem, minimum dwużyłowym, np. YTDY. Jeżeli stosowane będą unifony ze sterowaniem bramy należy stosować przewód minimum 4 żyłowy. W wersji audio sposób prowadzenia instalacji od kasety elektroniki do unifonów nie ma znaczenia. Każdy unifon może być podłączony oddzielnym przewodem, instalacja może być prowadzona od jednego unifonu do następnego lub unifony mogą być podłączone do wspólnej magistrali. Łączna długość przewodu na odcinku od unifonu od kasety elektroniki nie powinna przekroczyć 150m.
Dobór przewodów dla domofonu z wideo
Sygnał wideo w systemie CP3103 jest przesyłany linią symetryczną. Rozwiązanie takie zapewnia małą wrażliwość linii na zewnętrzne zakłócenia i pozwala na przesyłanie obrazu na stosunkowo duże odległości, wymaga jednak przestrzegania pewnych zasad przy wykonywaniu instalacji elektrycznej. Odcinek panel zewnętrzny- kaseta elektroniki wykonać przewodem parowanym o średnicy minimum 0,5 mm, impedancji 100 Ω i liczbie żył nie mniejszej 18. Jeżeli domofon będzie sterował napędem bramy wjazdowej należy zarezerwować dodatkowo 2 żyły. Odcinek panel zewnętrzny-kaseta elektroniki wykonać kablem telekomunikacyjnym lub skrętką UTP (np. XzTKMXpw, YTKSY, UTP kat.5, LAN T11). Odcinek kaseta elektroniki-rozdzielacz CVR-1 wykonać skrętką UTP kat.5 lub skrętką telekomunikacyjną (np. YTKSY). Odcinek rozdzielacz-monitory wykonać skrętką UTP kat. 5. W przypadku CVR-1 na końcach przewodu przy rozdzielaczach zamocować wtyczki RJ45 (zgodnie z instrukcją obsługi). Łączna długość odcinka kaseta elektroniki-rozdzielacz + rozdzielacz-monitor nie powinna przekroczyć 150m.

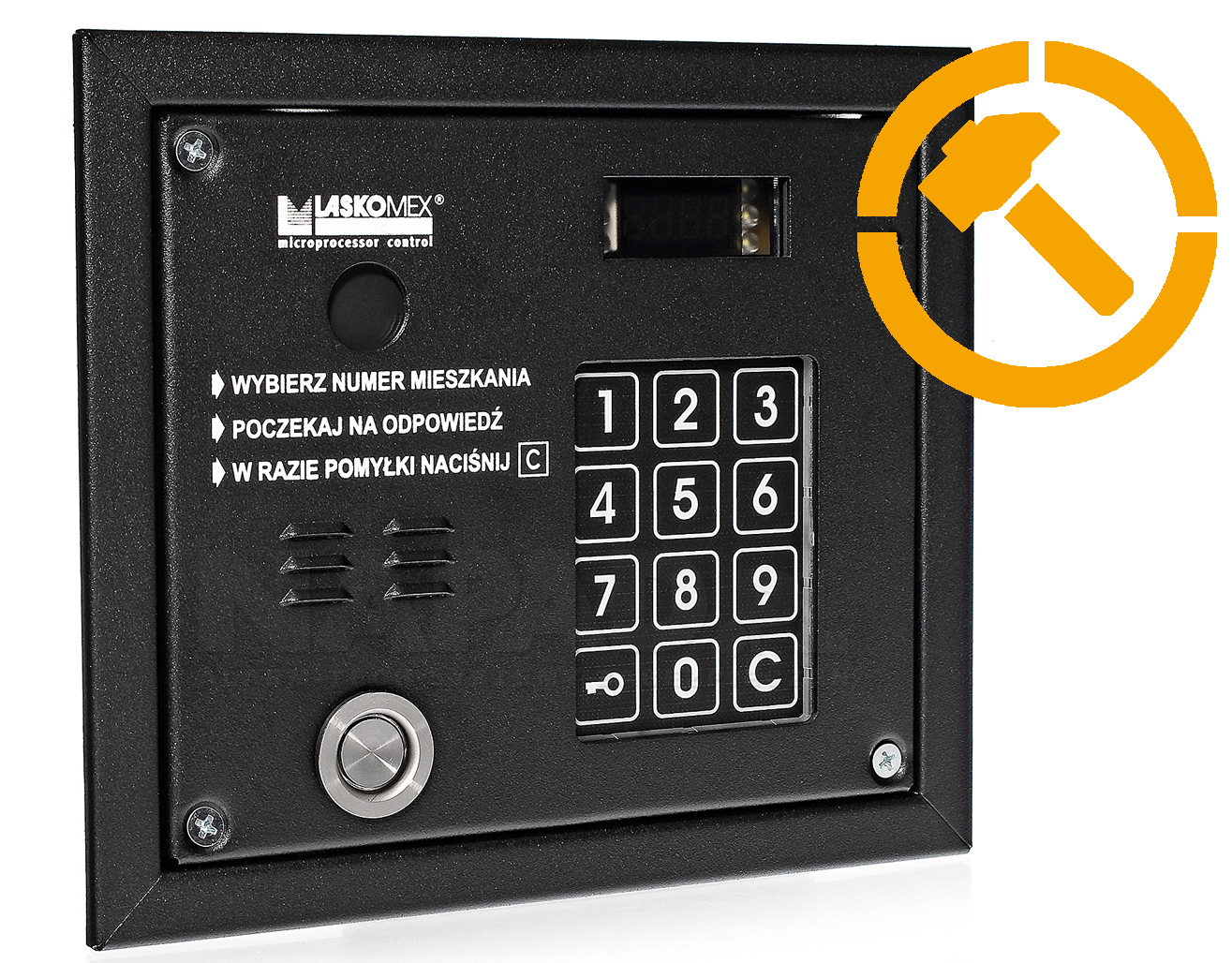

Wandaloodporna konstrukcja
Panel domofonowy został wykonany z grubej, cynkowanej blachy który zapewnia duża wytrzymałość mechaniczną. Dodatkowo pokryty warstwą farby proszkowej zabezpiecza ją przed szkodliwym wpływem warunków atmosferycznych.

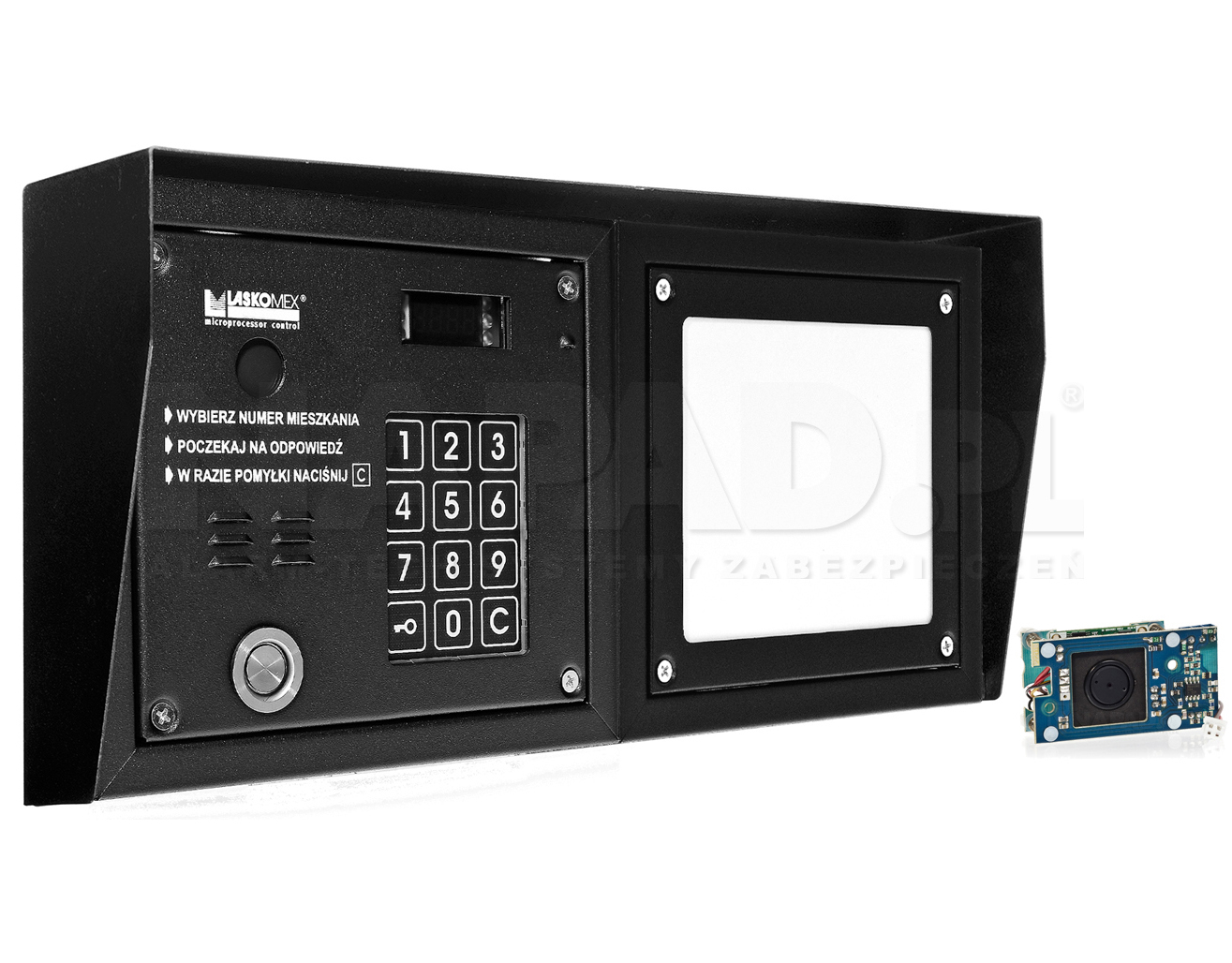

Dodatkowe rozwiązania
Panel przeznaczony został standardowo do domofonu w wersji audio, istnieje jednak możliwość montażu modułu kamery KAM-3P-1 i wykorzystanie go w wersji wideo. Panel montowany jest podtynkowo, montaż natynkowy możliwy po zastosowaniu obudowy natynkowej DA-1, DA-2H, DA-2V, DA-3H lub DA-3V. Opisy i spis lokatorów można umieszczać na panelu informacyjnym NP-3000
